Napojovací šroubové výztuže - MODIX (napojení monolitických desek - stěny, podesty..)

Modix - napojovací výztuž

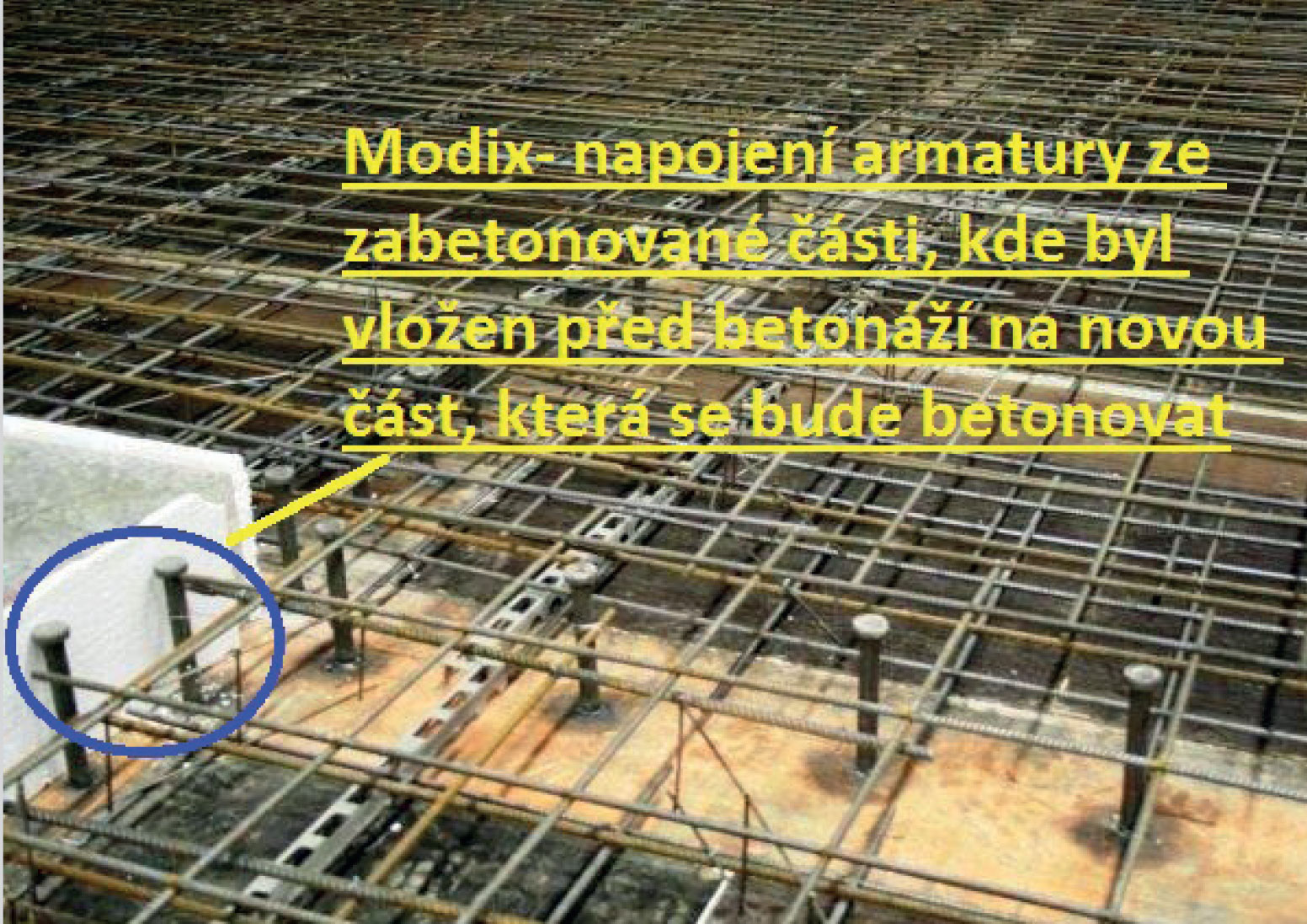

Slouží k napojení výztuže pomocí závitových spojek. Pouzdro - matice a pouzdro - šroub se nalisuje na žebírkovou výztuž ve výrobě. Proto je nutno projektantem upřesnit tvar arma- tury (přímá nebo ohýbaná), která se zabuduje do první betonované části. Jako první se vždy betonuje část s maticí. Únosnost spoje pomocí Modixu = 100% únosnost armatury (není zeslaben profil žebírkové výztuže).
Při konstrukcích, ve kterých je použitá betonářská výztuž velkých průměrů a při konstruk- cích s malými mezerami mezi výztužnými pruty šetří závitové spojky místo a usnadňuje probetonování konstrukce. Sníží se i náklady na betonářskou výztuž - nižší spotřeba výztuže (kotevní a přesahová délka prutů je „nulová“).
Stykování nosných výztužných prutů v bednění může být v některých místech nosných prv- ků složité např. při použití spřahovacích trnů viz obr. (rekonstrukce). Tyto problémy je mož- né řešit použitím průmyslově vyrobených a zkoušených závitových spojek.

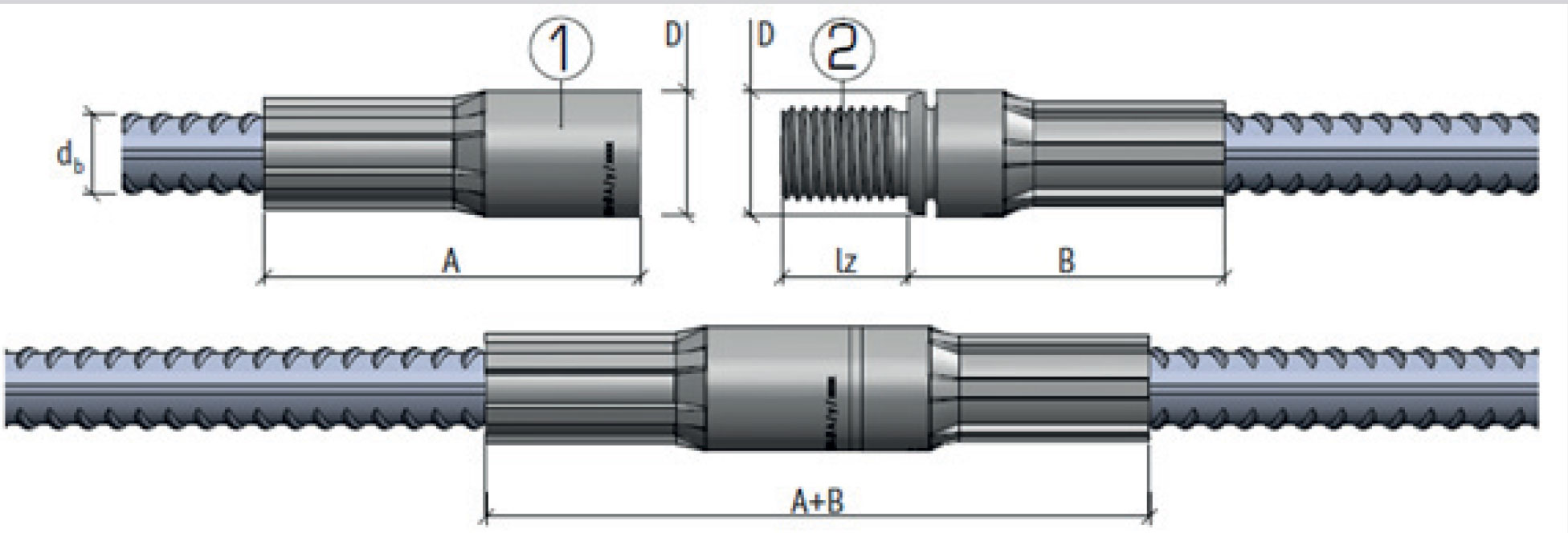

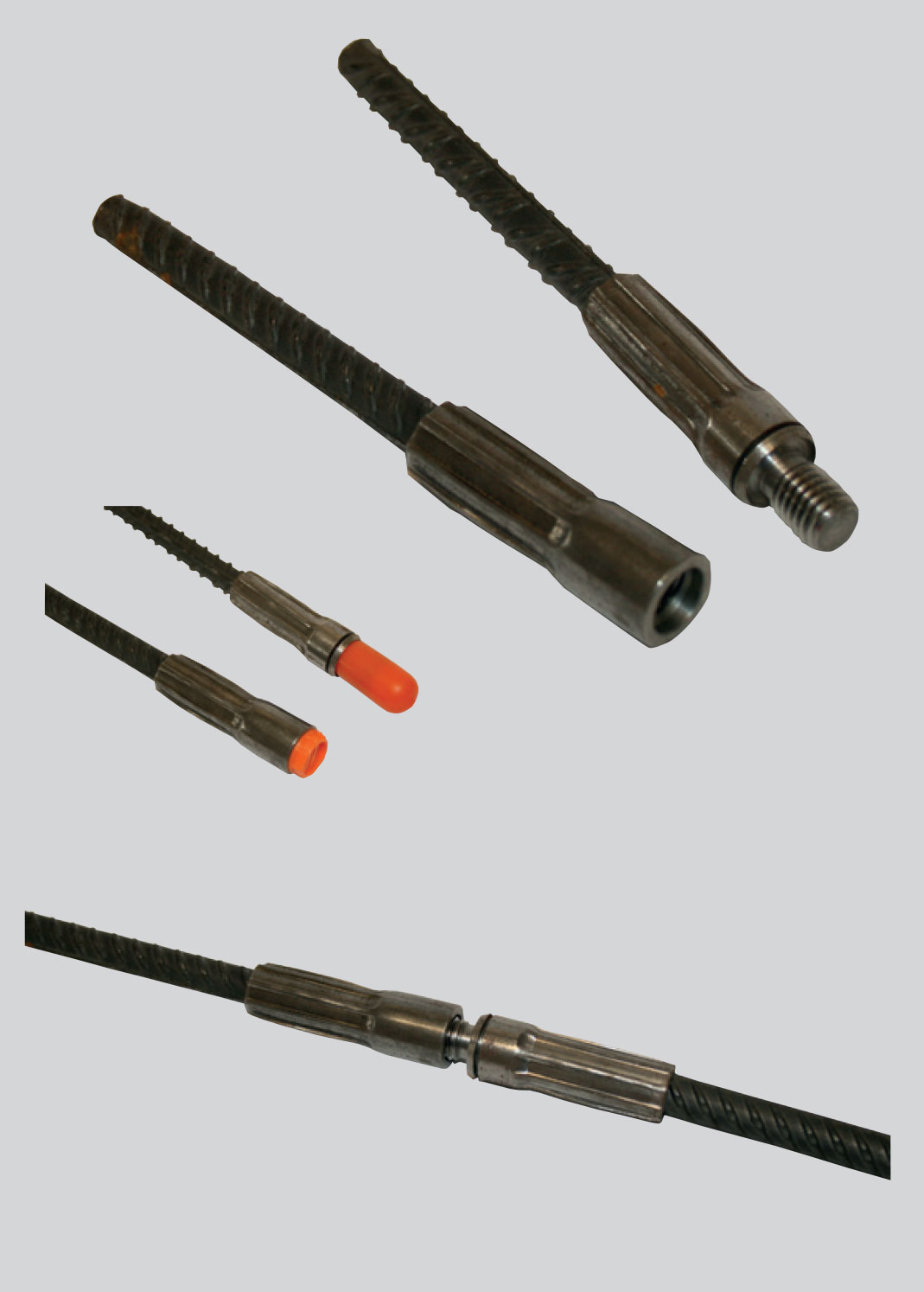

Modix - závitové spojky betonářské výztuže jsou k dispozici pro průměry výztuže Ø10- Ø40 mm. Systém se vytváří z koncovek s vnitřním a venkovním závitem nalisovaných na betonářskou výztuž. Spojky Modix se lisují průmyslově ve výrobě na kontrétní tvary, délky a ohyby betonářské výztuže specifikované statikem v projektové dokumentaci. Tva- rování závitových koncovek umožňuje bezproblémou montáž na stavbě (nebo ve výrobě prefabrikátů) bez použití speciálního nářadí. Při montáži se používá běžný hasák.

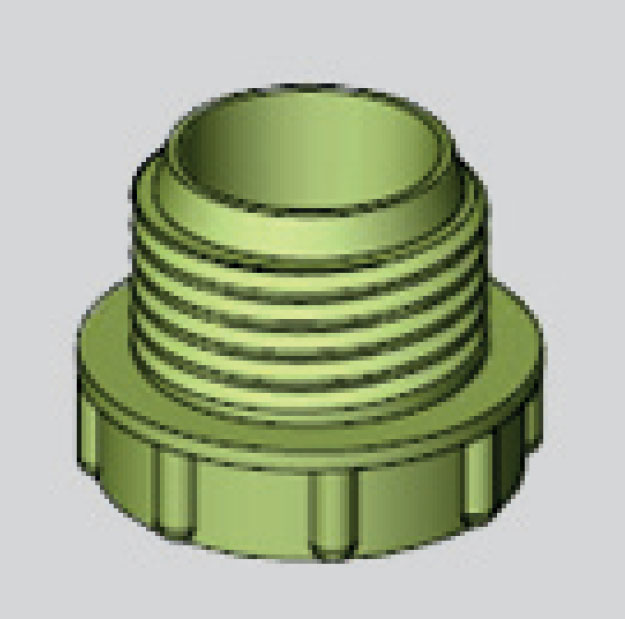

Ochranná šroubovací zátka

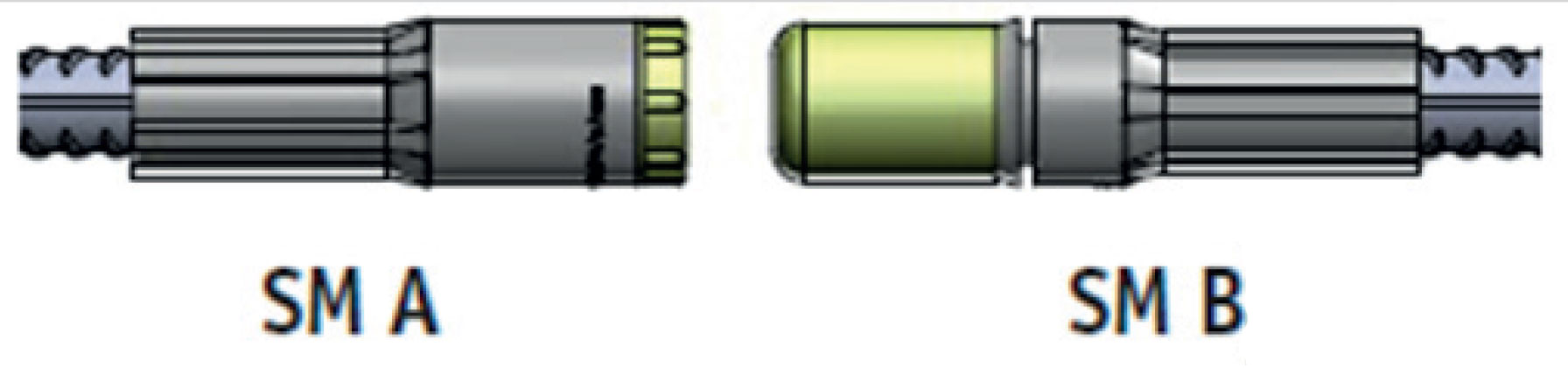

• Šroubuje se na spojku část A
• Chrání závit před vodou, betonem, prachem a drobnými částicemi během betonáže
• Odstraní se těsně před napojením části B nebo se nahradí plastovým terčíkem, před jeho natlučením na bednění

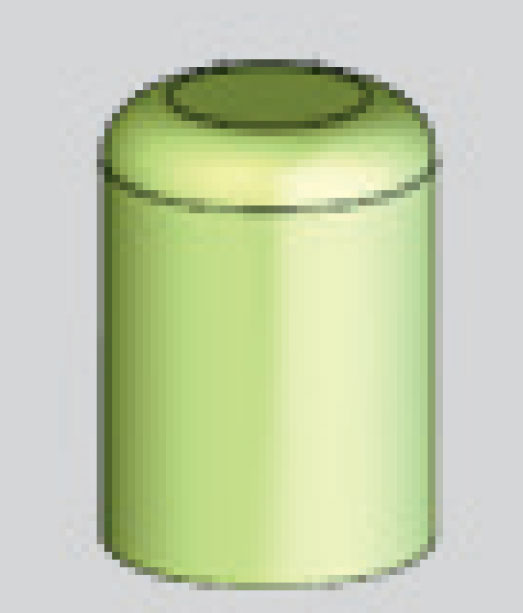

Nasazovací ochranný kryt
• Nasazuje se na spojku část B
• Chrání závit před vodou a prachem při skladování a transportu
• Odstraní se těsně před napojením části A


Magnetický terčík
Slouží k upevnění Modixu na ocelové bednění
Našroubuje se na spojku část A Odstraní se těsně před napojením části B Tloušťka magnetického terčíku je 15 mm pro všechny průměry Modixu

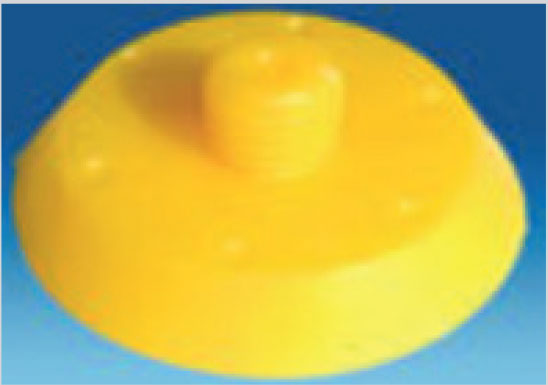

Nabíjecí plastový terčík
Slouží k upevnění Modixu na dřevěné (překližkové) bednění pomocí hřebíku
Našroubuje se na spojku část A Odstraní se těsně před napojením části B Tloušťka terčíku je min. 10 mm pro všechny průměry Modixu

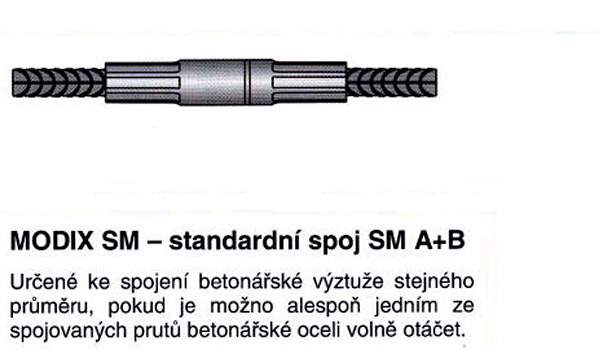

Tabulka níže platí pro Modix SMZaslat ceny tohoto výrobku »
