Těsnění pracovních a dilatačních spar »
Vzorec pro výpočet vzdálenosti mezi křížovými plechy L dle předpisu ČBS: L (m) = H (m) výška stěny / 2xT (m) tloušťka stěny
Technický list ASS
Plech se instaluje mezi armaturu, k níž se přichytí vázacími prostředky. Instalace se provádí tak, aby při betonáži byl tlakem betonu zaklíněn mezi armaturu. Rozměr mezi armaturou je jmenovitý rozměr plechu, vyrábí se v délkách 2 m.
Pro křížení plechů nebo rohy se vyrábí speciální prvky pro konkrétní případy.
Dle požadavku zákazníků je možno vyrobit až ABS 1000 mm, křížení ABS nebo rohy ABS.
Technický list ABS
1. Pasivní těsnění
Těsnící pás utěsňuje spáru mechanicky. Vlnitá struktura těsnícího pásu prodlužuje dráhu obtékání vody (překážka), takže zvyšuje spolehlivost - hydrostatický odpor.
2. Aktivní těsnění
Integrovaná bobtnavá páska se při kontaktu s vodou rozpíná směrem dolů do pracovní spáry. Tímto rozpínáním se také rozevírají vnější strany těsnícího pásu, což brání protékání vody.
Princip fungování těsnícího pásu MMF140
1. Na tomto obrázku je okraj těsnícího pásu s dosud neaktivovaným bobtnavým profilem.
2. Těsnící pás MMF má ověřenou odolnost v tlaku, při vetknutí do hloubky 3cm. Na tomto obrázku je bobtnavý profil aktivován.
3. Zde je vidět, jak bobtnavý profil funguje. Rozpíná se směrem dolů a tlačí do spáry. Spolehlivost se zvyšuje tím, že se roztahují vnější strany pásky, což brání dalšímu postupu vody do konstrukce.
Možnosti napojování těsnícího pásu
Technický list MMF 140
(v závorce = staré značení)
Standartní délky:
Q 1 = 2,50 m; 3,00 m; 3,50 m
Q 3 = 2,50 m; 3,00 m; 3,50 m
Spojování profilů sluníčko není přípustné! Jinak není možno garantovat těsnost!
Těsnící prvky pro řízené a pracovní spáry
ASS plechy na řízené praskliny

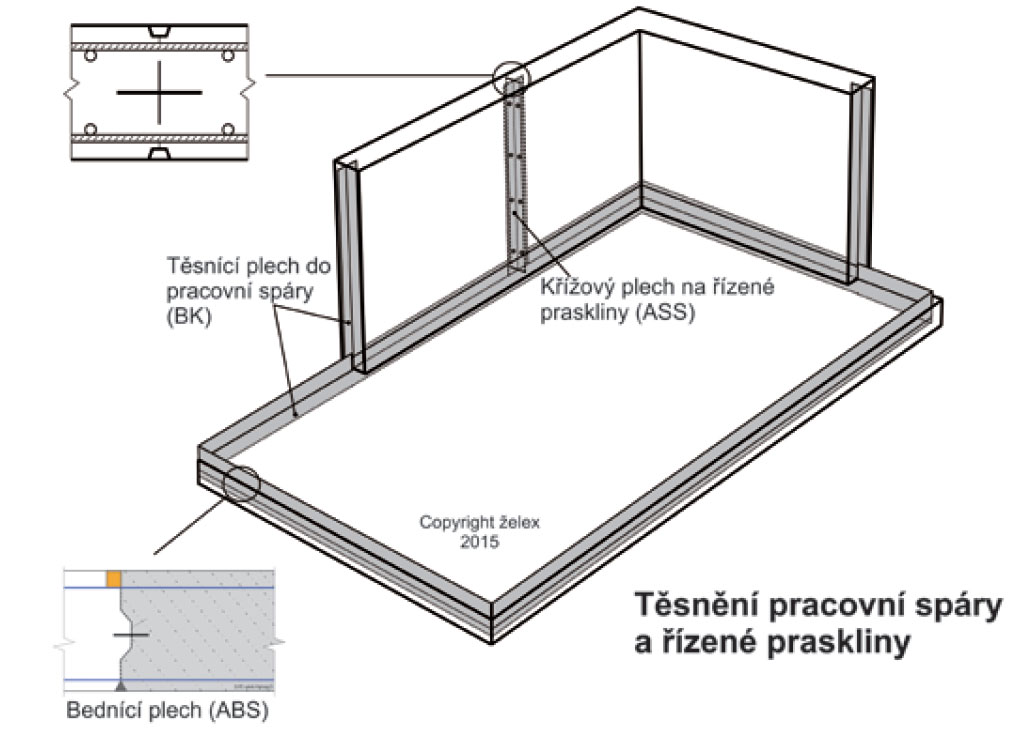

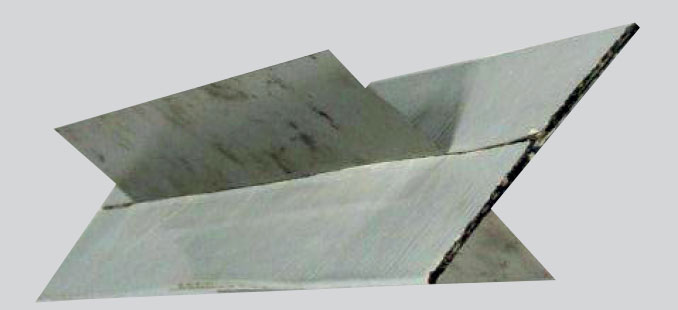

ASS bitumenové plechy na řízené praskliny slouží k zajištění přesného místa prasknutí při smršťování betonu při tuhnutí.ASS – křížový bitumenový těsnící plech na řízené spáryZaslat ceny tohoto výrobku »
| Číslo výrobku | Název výrobku | Pro tl. stěny [cm] | Délka ks [m] | MJ | Hmotn. [kg/bm] | Poznámka |
| 402100 | ASS 100 | do 20 cm | 2 | bm | 1,45 | vč spoj. spony |
| 402125 | ASS 125 | 20 – 25 | 2 | bm | 1,6 | vč spoj. spony |
| 402150 | ASS 150 | 22 – 30 | 2 | bm | 1,7 | vč spoj. spony |
| 402175 | ASS 175 | 30 – 35 | 2 | bm | 1,8 | vč spoj. spony |
| 402200 | ASS 200 | 35 – 40 | 2 | bm | 1,95 | vč spoj. spony |
| 402250 | ASS 250 | 40 – 45 | 2 | bm | 2,5 | vč spoj. spony |
| 402300 | ASS 300 | 45 – 55 | 2 | bm | 3 | vč spoj. spony |
| 402350 | ASS 350 | 55 – 65 | 2 | bm | 3,4 | vč spoj. spony |
| 402400 | ASS 400 | 65 – 75 | 2 | bm | 4 | vč spoj. spony |
Vzorec pro výpočet vzdálenosti mezi křížovými plechy L dle předpisu ČBS: L (m) = H (m) výška stěny / 2xT (m) tloušťka stěny
Technický list ASS
ABS bitumenový plech na pracovní spáry

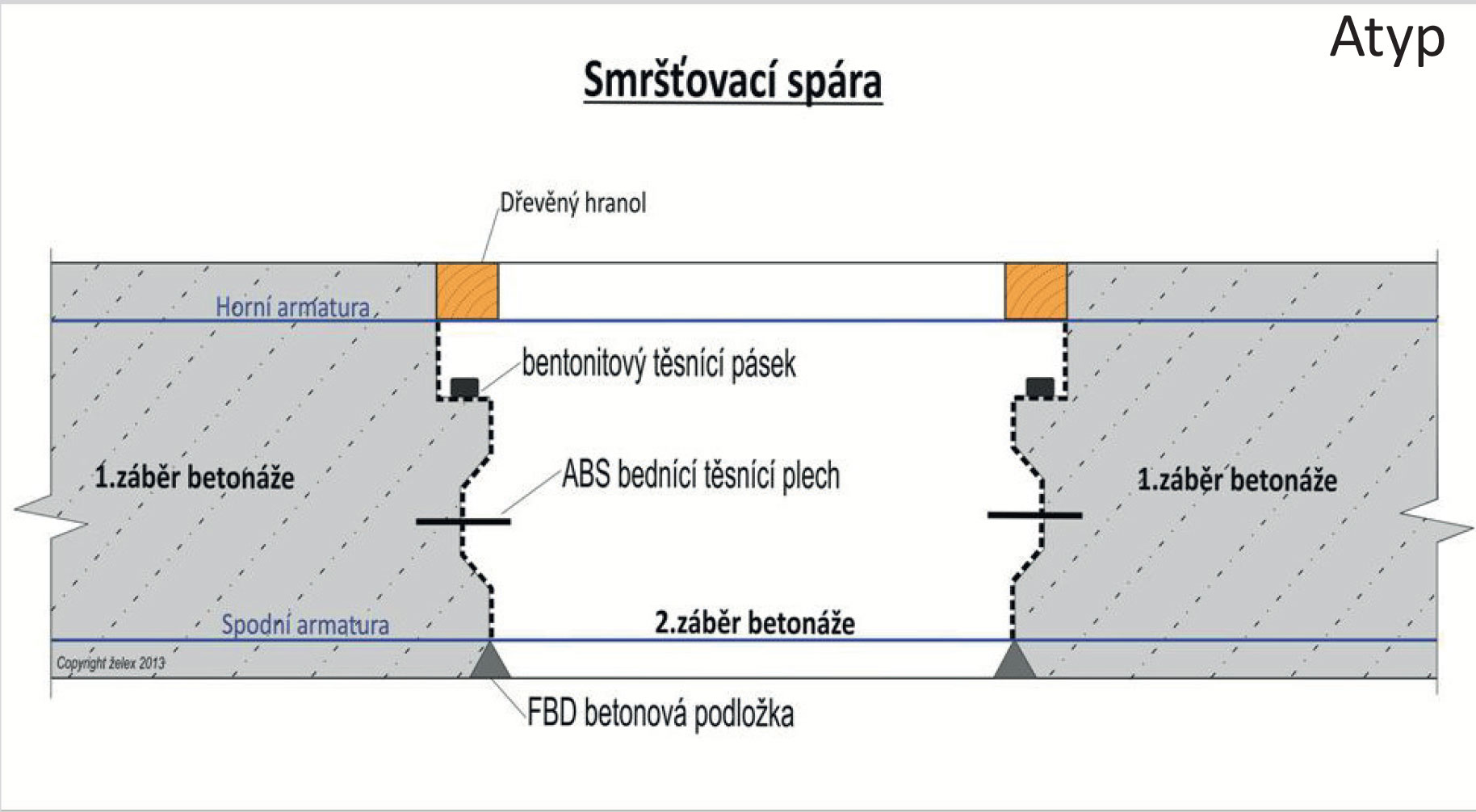

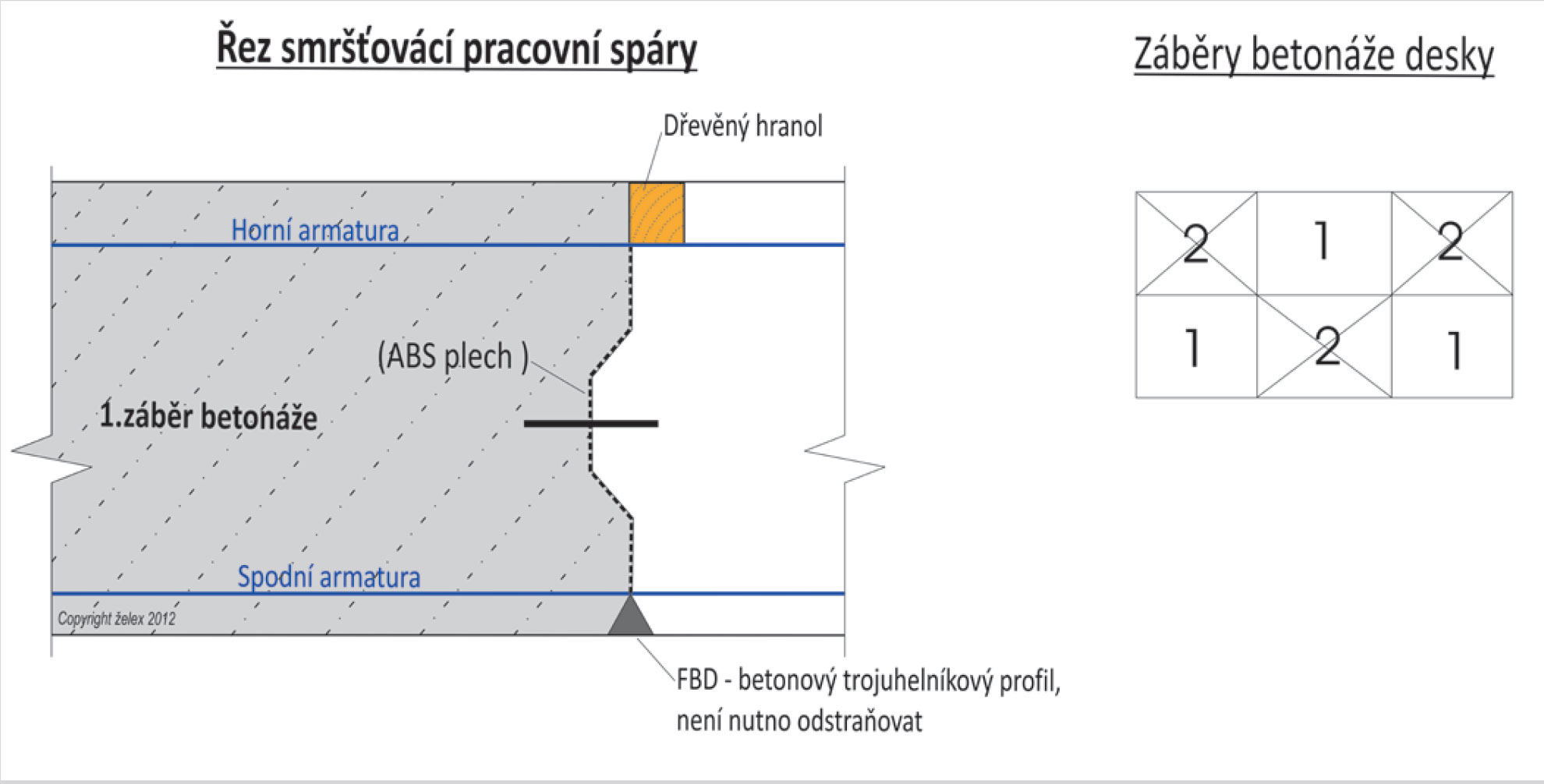

ABS plechy slouží k bednění pracovní spáry a současně k utěsnění této spáry bitumenovým plechem u „bílé vany“.Plech se instaluje mezi armaturu, k níž se přichytí vázacími prostředky. Instalace se provádí tak, aby při betonáži byl tlakem betonu zaklíněn mezi armaturu. Rozměr mezi armaturou je jmenovitý rozměr plechu, vyrábí se v délkách 2 m.
Pro křížení plechů nebo rohy se vyrábí speciální prvky pro konkrétní případy.
Bednící a těsnící křížový bitumenový plech na pracovní spáryZaslat ceny tohoto výrobku »
| Číslo výrobku | Název výrobku | Vzd. mezi arm. [cm] | Délka ks [mm] | MJ | Hmotn. [kg/bm] |
| 402102 | ABS 100 | 100 | 2 | bm | 3,5 |
| 402230 | ABS 160 | 160 | 2 | bm | 3,8 |
| 402243 | ABS 190 | 190 | 2 | bm | 4 |
| 402255 | ABS 240 | 240 | 2 | bm | 4,2 |
| 402252 | ABS 250 | 250 | 2 | bm | 4,3 |
| 402260 | ABS 260 | 260 | 2 | bm | 4,35 |
| 402330 | ABS 330 | 330 | 2 | bm | 4,7 |
| 402370 | ABS 370 | 370 | 2 | bm | 4,75 |
| 402502 | ABS 500 | 500 | 2 | bm | 5,9 |

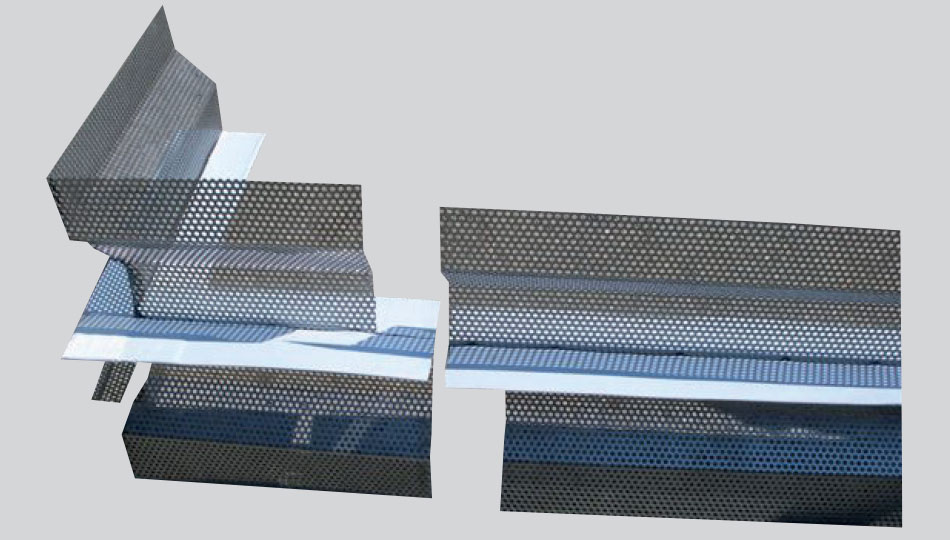

Roh vnitřní napojení

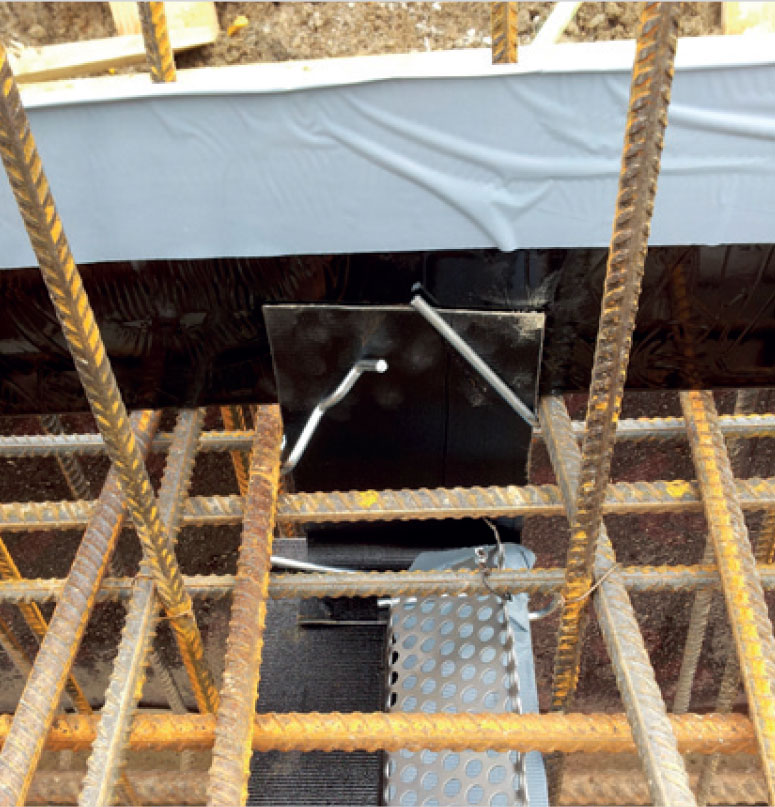

Detail propojení ABS a BK plech
Technický list ABS
Master Multiflex – MMF140Zaslat ceny tohoto výrobku »

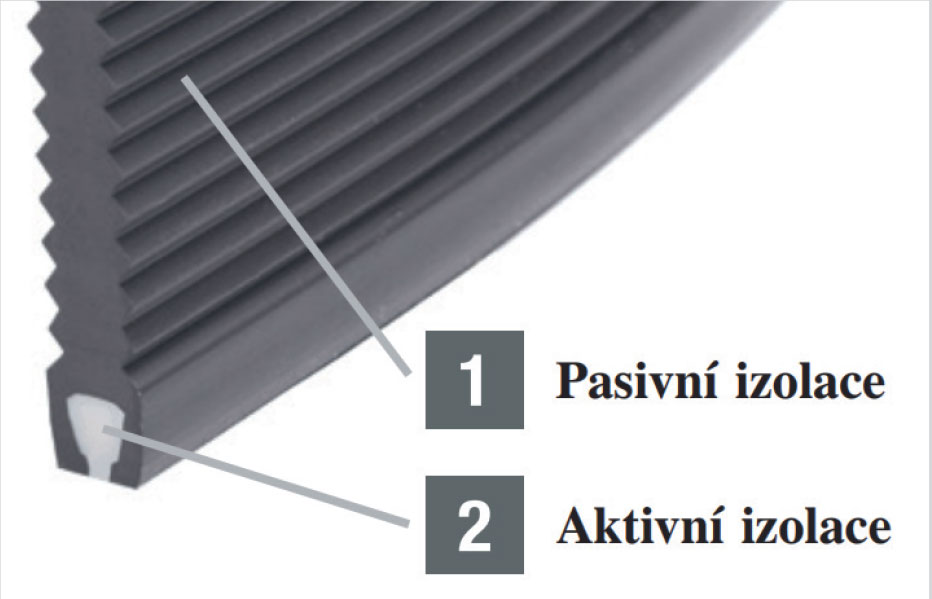

Těsnící pás VNITŘNÍ do pracovní spáry z PVC, opatřen bobtnavým profilem (aktivní TPE), výška 140 mm. Kombinuje pasivní a aktivní utěsnění v jednom výrobku. Tato kombinace je velmi spolehlivá.1. Pasivní těsnění
Těsnící pás utěsňuje spáru mechanicky. Vlnitá struktura těsnícího pásu prodlužuje dráhu obtékání vody (překážka), takže zvyšuje spolehlivost - hydrostatický odpor.
2. Aktivní těsnění
Integrovaná bobtnavá páska se při kontaktu s vodou rozpíná směrem dolů do pracovní spáry. Tímto rozpínáním se také rozevírají vnější strany těsnícího pásu, což brání protékání vody.

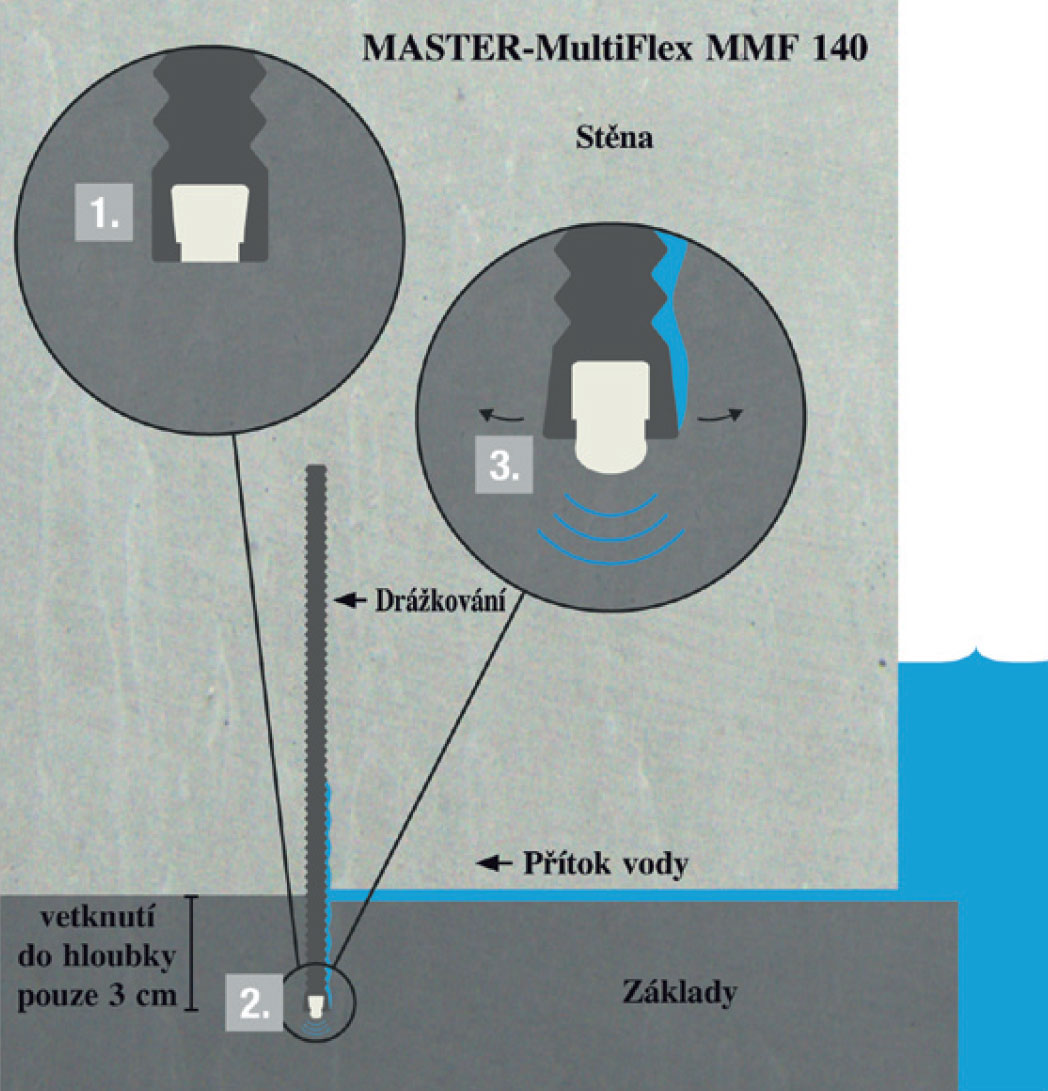

Princip fungování těsnícího pásu MMF140
1. Na tomto obrázku je okraj těsnícího pásu s dosud neaktivovaným bobtnavým profilem.
2. Těsnící pás MMF má ověřenou odolnost v tlaku, při vetknutí do hloubky 3cm. Na tomto obrázku je bobtnavý profil aktivován.
3. Zde je vidět, jak bobtnavý profil funguje. Rozpíná se směrem dolů a tlačí do spáry. Spolehlivost se zvyšuje tím, že se roztahují vnější strany pásky, což brání dalšímu postupu vody do konstrukce.
Možnosti napojování těsnícího pásu

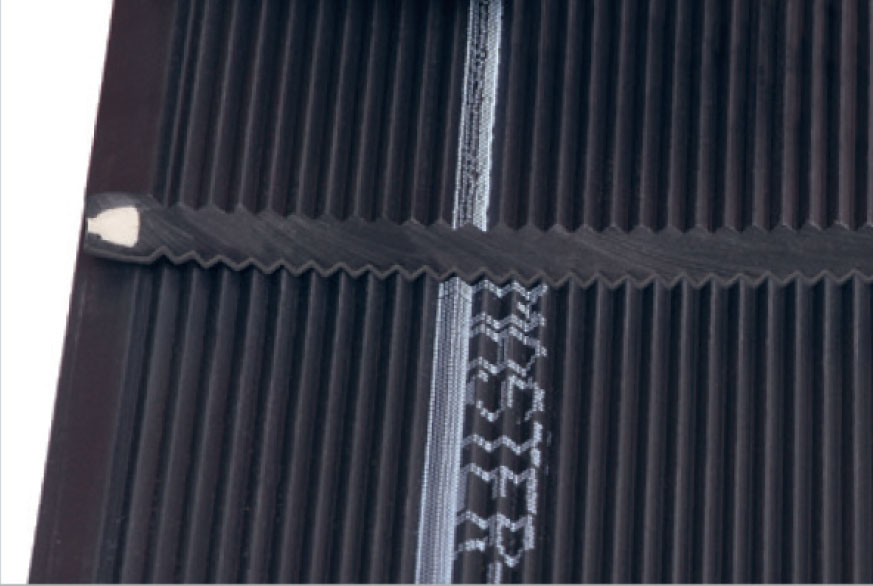

1. Svařování: na staveništi trvá 30 - 40 minut. Svařený spoj s přesahem.
2. Lepený spoj: na staveništi trvá asi 10 - 15 minut. Oblast styku zajistěte stykovou svorkou MMF 140.

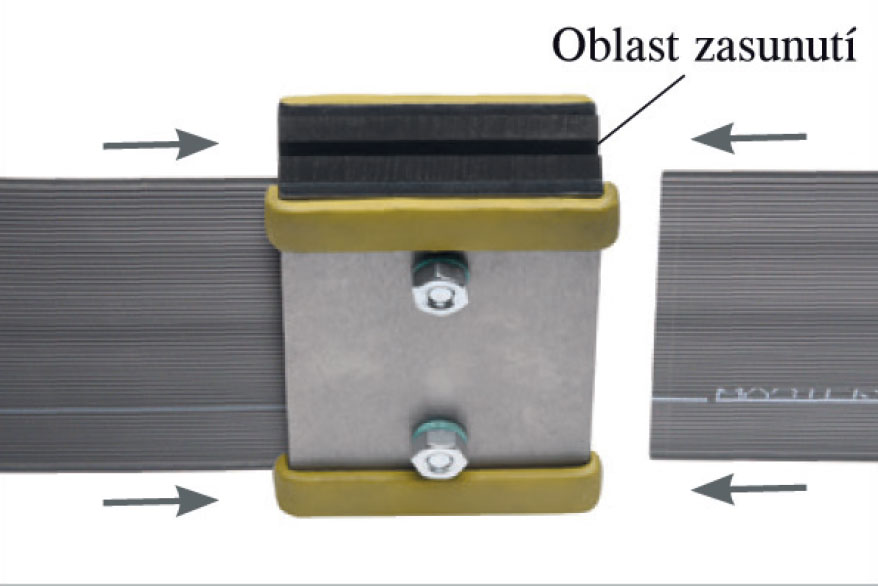

3. Šroubovaný spoj: na staveništi trvá asi 10 - 15 minut. Spárový pásek MMF 140 se zleva a zprava zasune do spojky MASTER-Connect a šrouby se utáhnou momentem cca 8 Nm.
Technický list MMF 140
Těsnící profil Sluníčko

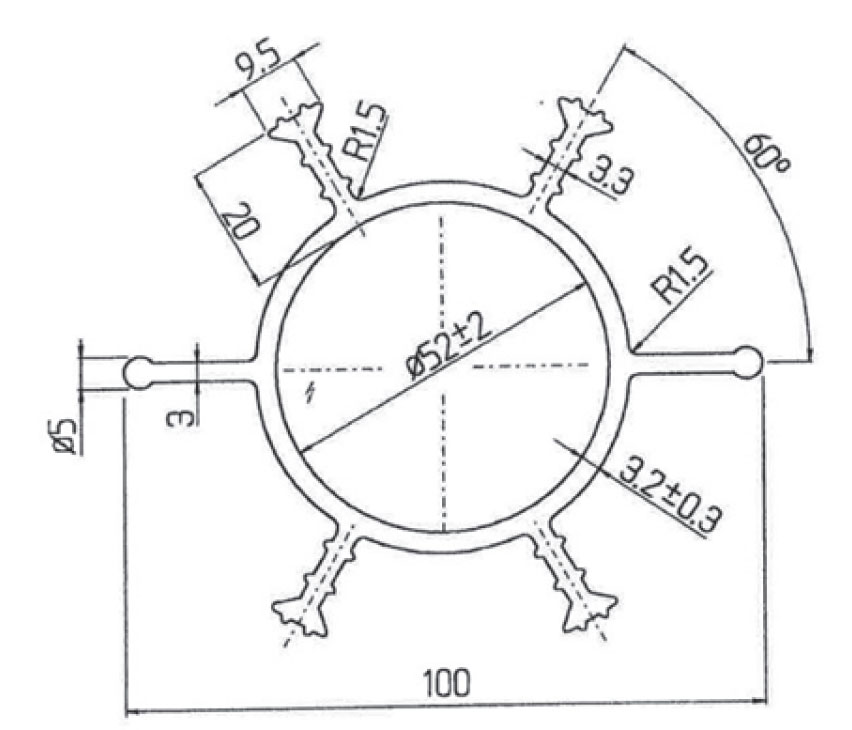

PVC profily na řízené praskliny slouží k zajištění přesně místa prasknutí při smršťování betonu při tuhnutí.Těsnící profil (SLUNÍČKO)Zaslat ceny tohoto výrobku »
| Číslo | Typ | Celk. šíře [a] mm | Použití pro stěnu | Průměr [d] mm | Hmotn. [kg/MJ] | MJ |
| 411010 | Q 1 | 150 | 240-350 mm | 90 | 3,5 | bm |
| 411030 | Q 3 | 100 | 170-240 mm | 60 | 2,8 | bm |
Q 1 = 2,50 m; 3,00 m; 3,50 m
Q 3 = 2,50 m; 3,00 m; 3,50 m
Spojování profilů sluníčko není přípustné! Jinak není možno garantovat těsnost!
