Těsnění prostupů v monolitických konstrukcích »
• rozměry: 10 - 400 mm - zelená barva (TPE) 450 - 1 200 mm - černá barva (EPDM)
• odolnost: zředěné kyseliny, louhy, podzemní voda, radon, kejda, močůvka
• zkouška: maximálního tlaku do 80 metrů vodního sloupce
• odolnost: zředěné kyseliny, louhy, podzemní voda, radon, kejda, močůvka, kvasný rmut, metanový plyn, zvířecí výkaly, šťáva prosakující ze siláže, zředěná kyselina sírová
• rozměry: v rozsahu 10 - 400 mm
• zkouška: maximálního tlaku do 70 metrů vodního sloupce
• odolnost: zředěné kyseliny, louhy, podzemní voda, radon, kejda, močůvka
• rozměry: v rozsahu 110, 125, 160, 200 mm
• zkouška: maximálního tlaku do 70 metrů vodního sloupce
• odolnost: zředěné kyseliny a zásady (louhy), podzemní voda, radon, ozón, ropa a bitumen, kejda, močůvka, kvasný rmut, metanový plyn, zvířecí výkaly, šťáva prosakující ze siláže, zředěná kyselina sírová, kapaliny agresivní vůči betonu
• rozměry: v rozsahu 90, 110, 125, 160, 200, 250, 315 mm
Límcová těsnění RONDO MINI lze na staveništi rychle a jednoduše namontovat na distanční trubky z plastu nebo vláknocementu
RONDO pro vedení ochrany před bleskem:
Límcové těsnění lze umístit na téměř všechny druhy trubek. Ať se již jedná o trubky z plastu, kameniny, betonu, litiny nebo oceli, límcové těsnění je bezpečně utěsní.
Těsnící vložky pro pažnicové trubky a jádrové otvory
• Jedno těsnění proti vodě pod tlakem i bez tlaku
• Tlakotěsné do 30 m vodního sloupce, při zajištění polohy do 50 m
• Tloušťka pryže 40 mm
• Teplotní rozsah -30 až +120 °C
• Ocelové díly a šrouby z ušlechtilé oceli V2A
Montáž: Splňují požadavky zkušební specifikace FHRK GE 101. Po vložení mezikružního těsnění a provedení trubky pro médium se šrouby utáhnou do kříže. Každý šroub několikrát utáhněte o jednu otáčku, aby se těsnicí kroužek vytlačil stejnoměrně. Maximální utahovací moment M6 = 5 Nm, M8 = 10 Nm, M10 = 15 Nm, M12 = 20 Nm. Po 2–3 hodinách ještě jednou dotáhnout.
• Tloušťka pryže 40 mm
• Ocelové díly a šrouby z ušlechtilé oceli V2A
• Tlakotěsný 30 m vodního sloupce= 3 bary
• Tloušťka pryže 40 mm
• Ocelové díly a šrouby z ušlechtilé oceli V2A
• V ceně jsou 2 otvory
• Tloušťka pryže 40 mm
• Ocelové díly a šrouby z ušlechtilé oceli V2A
Záslepky až do DN 1500 mm na požádání
• Nanesení na suchém podkladu
Jedná se o oporu těsnícího prvku ze strany, kde není tlak vody, která zajistí, aby těsnící element nebyl vlivem tlaku vody posunutý.
• Kompletně smontované
• Snadná, rychlá montáž
• Testováno do 30 m vodního sloupce
• Možnost dodatečné montáže (všechny moduly těsnění jsou oddělitelné)
Další rozměry dle dohody
Montáž: Po vložení modulárního těsnění a provedení trubky pro médium se utáhnou šrouby; jeden po druhém ve směru hodinových ručiček. Každý šroub několikrát utáhněte o jednu otáčku, aby se těsnící kroužek vytlačil stejnoměrně.
Rondo; Master-ring; Master-seal

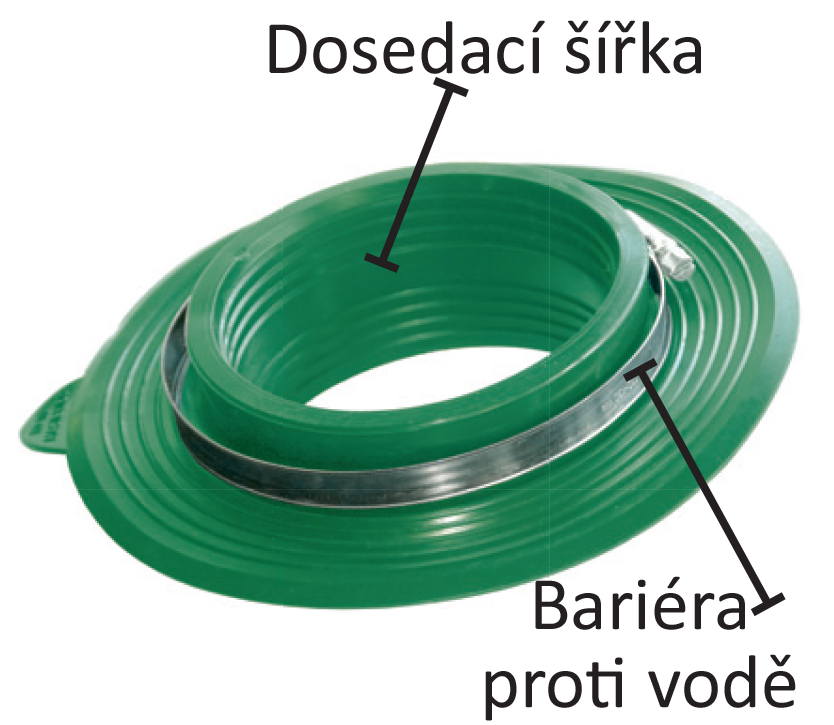

Rondo standartní límcové těsněníZaslat ceny tohoto výrobku »
Límcové těsnění RONDO bezpečně utěsňuje trubky a potrubí z plastu, oceli, vláknocementu a kameniny až do výšky vodního sloupce 50 metrů. Průchodky v betonových základech a stěnách jsou spolehlivě utěsněny proti spodní a tlakové vodě. Límcové těsnění se dodává včetně upínacích pásků z ušlechtilé oceli připravené k montáži.• rozměry: 10 - 400 mm - zelená barva (TPE) 450 - 1 200 mm - černá barva (EPDM)
• odolnost: zředěné kyseliny, louhy, podzemní voda, radon, kejda, močůvka
| Č. výr. | Typ | Pro vnější rozměr trubek/mm | Rozsah vnější průměr od (mm) do (mm) | Balení / Ks | Hmotnost / Ks |
| 90890 | RO 10 | pro vodiče kruhového průřez systému ochrany před bleskem | 8 - 10 | 1 | 0,13 kg |
| 90892 | RO plochý | pro zemnící pásek | 30x3,5 mm + 30x3 mm | 1 | 0,15 kg |
| 90900 | RO 25 | 25 | 25 - 25 | 1 | 0,25 kg |
| 90902 | RO 32 | 32 | 31 - 32 | 1 | 0,25 kg |
| 90904 | RO 40 | 40 | 39 - 42 | 1 | 0,26 kg |
| 90906 | RO 50 | 50 | 48 - 53 | 1 | 0,29 kg |
| 90908 | RO 63 | 63 | 61 - 64 | 1 | 0,32 kg |
| 90910 | RO 75 | 75 | 72 - 80 | 1 | 0,36 kg |
| 90912 | RO 90 | 90 | 87 - 92 | 1 | 0,45 kg |
| 90914 | RO 110 | KG trubka DN 100 110 | 107 - 115 | Přebal Karton 50 ks | 0,48 kg |
| 90916 | RO 125 | KG trubka DN 125 125 | 123 - 130 | Přebal Karton 40 ks | 0,51 kg |
| 90918 | RO 140 | 140 | 137 - 147 | 1 | 0,54 kg |
| 90920 | RO 160 | KG trubka DN 150 160 | 157 - 166 | Přebal Karton 35 ks | 0,62 kg |
| 90921 | RO 170 | 170 | 167 - 177 | 1 | 0,66 kg |
| 90922 | RO 180 | 180 | 177 - 187 | 1 | 0,68 kg |
| 90924 | RO 200 | KG trubka DN 200 200 | 197 - 207 | Přebal Karton 30 ks | 0,70 kg |
| 90926 | RO 225 | 225 | 220 - 230 | 1 | 0,81 kg |
| 90928 | RO 250 | KG trubka DN 250 250 | 245 - 260 | 1 | 0,89 kg |
| 90930 | RO 280 | 280 | 275 - 290 | 1 | 0,92 kg |
| 90932 | RO 315 | KG trubka DN 300 315 | 310 - 324 | 1 | 1,07 kg |
| 90934 | RO 355 | 355 | 350 - 365 | 1 | 1,18 kg |
| 90936 | RO 400 | KG trubka DN 400 400 | 395 - 410 | 1 | 1,31 kg |
| 90938 | RO 450 | 450 | 440 - 460 | 1 | 1,90 kg |
| 90940 | RO 500 | KG trubka DN 500 500 | 495 - 515 | 1 | 2,15 kg |
| 90942 | RO 560 | 560 | 555 - 580 | 1 | 2,60 kg |
| 90944 | RO 630 | 630 | 625 - 650 | 1 | 2,90 kg |
| 90946 | RO 710 | 710 | 705 - 735 | 1 | 3,00 kg |
| 90948 | RO 800 | 800 | 795 - 830 | 1 | 3,40 kg |
| 90950 | RO 900 | 900 | 895 - 930 | 1 | 4,25 kg |
| 90952 | RO 1000 | 1000 | 995 - 1030 | 1 | 4,45 kg |
| 90954 | RO 1200 | 1200 | 1195 - 1240 | 1 | 5,75 kg |
Rondo Protect (červené)Zaslat ceny tohoto výrobku »
Límcové těsnění s nejvyšší odolností vůči médiím a tlaku. Utěsňuje trubky z plastu, oceli, vláknitého cementu a kameniny.• zkouška: maximálního tlaku do 80 metrů vodního sloupce
• odolnost: zředěné kyseliny, louhy, podzemní voda, radon, kejda, močůvka, kvasný rmut, metanový plyn, zvířecí výkaly, šťáva prosakující ze siláže, zředěná kyselina sírová
• rozměry: v rozsahu 10 - 400 mm

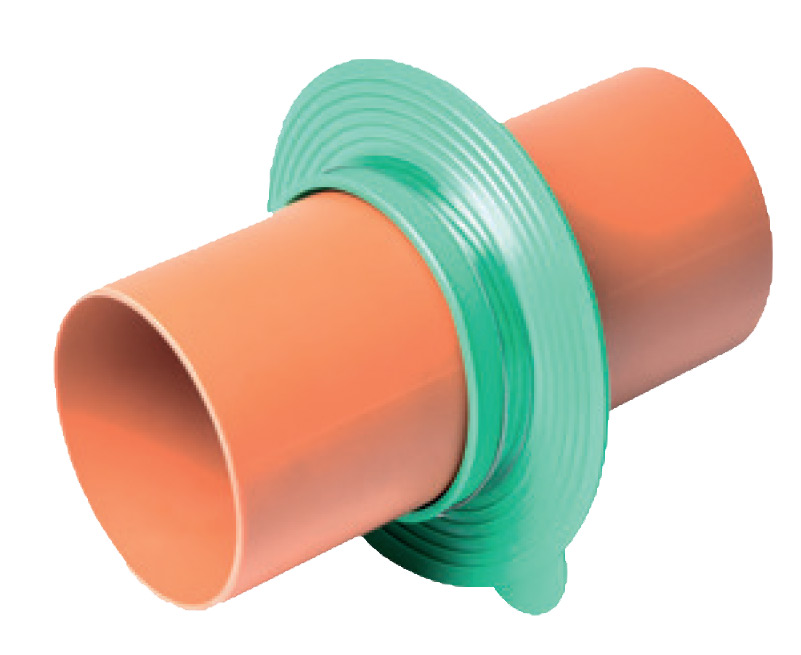

Rondo Ecco (zelené) Zaslat ceny tohoto výrobku »
Příznivé límcové těsnění pro utěsnění trubek a potrubí.• zkouška: maximálního tlaku do 70 metrů vodního sloupce
• odolnost: zředěné kyseliny, louhy, podzemní voda, radon, kejda, močůvka
• rozměry: v rozsahu 110, 125, 160, 200 mm

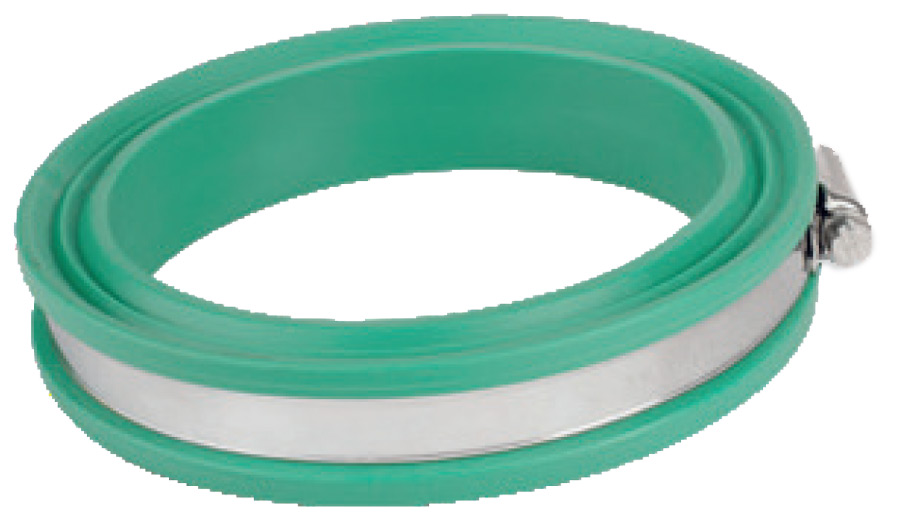

Rondo Base (zelené) Zaslat ceny tohoto výrobku »
Límcové těsnění odolné vůči médiím a tlaku s jedním upínacím páskem.• zkouška: maximálního tlaku do 70 metrů vodního sloupce
• odolnost: zředěné kyseliny a zásady (louhy), podzemní voda, radon, ozón, ropa a bitumen, kejda, močůvka, kvasný rmut, metanový plyn, zvířecí výkaly, šťáva prosakující ze siláže, zředěná kyselina sírová, kapaliny agresivní vůči betonu
• rozměry: v rozsahu 90, 110, 125, 160, 200, 250, 315 mm

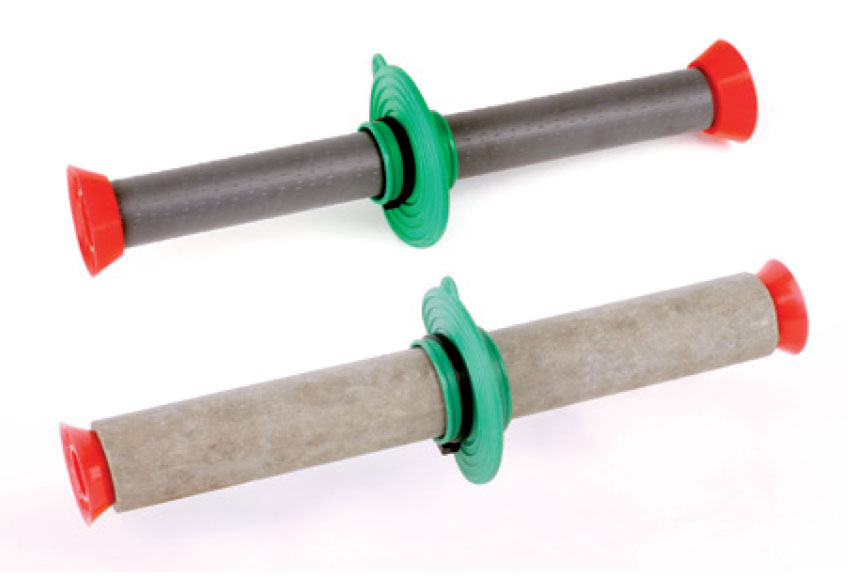

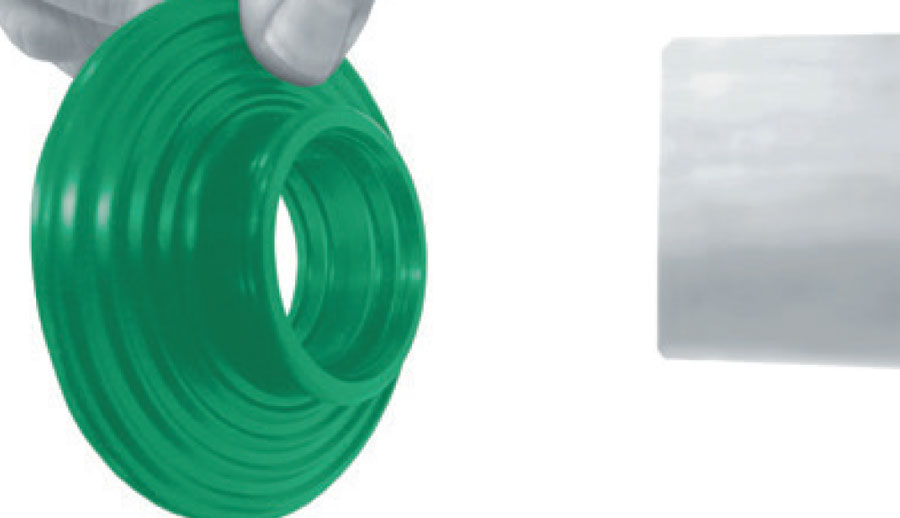

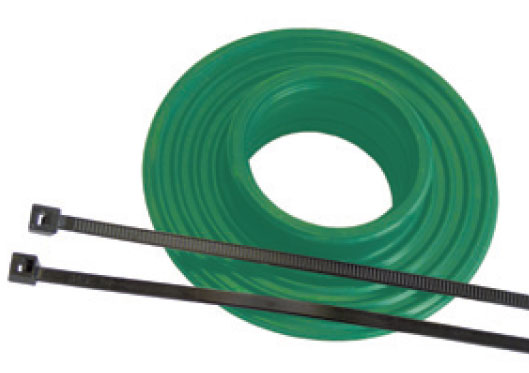

Rondo MINI pro distanční rozpěrné trubky

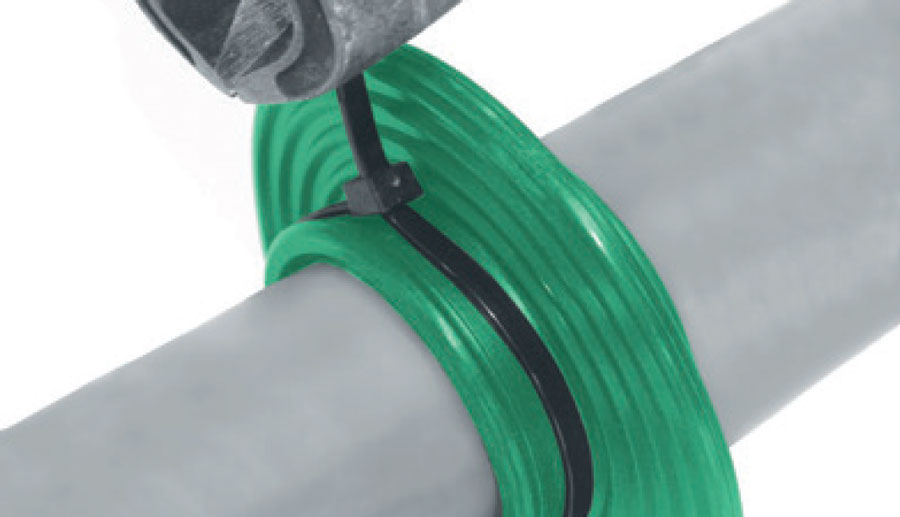

Límcové těsnění pro utěsnění distančních trubek z plastu nebo vláknocementuZaslat ceny tohoto výrobku »
| Č. výr. | Typ | Označení | Balení / Ks | Hmotnost / Ks |
| 90870 | RONDO MINI 26 Rozsah 25–27 mm | pro plastové distanční trubky 22/26 mm Bariéra proti vodě tl. 2 cm, dosedací šířka 2,7 cm | Sáček 50 ks včetně plastových upínacích pásků | 0,035 kg |
| 90873 | RONDO MINI 40 Rozsah 38–42 mm | pro plastové distanční trubky z vláknocementu 22/40 mm Bariéra proti vodě tl. 2 cm, dosedací šířka 2,7 cm | Sáček 50 ks včetně plastových upínacích pásků | 0,050 kg |
Rondo límcové těsnění v praxiZaslat ceny tohoto výrobku »

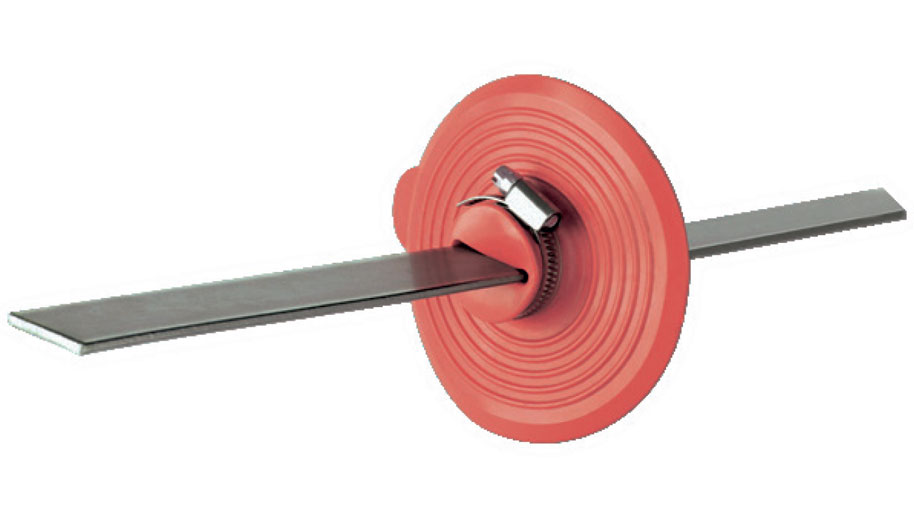

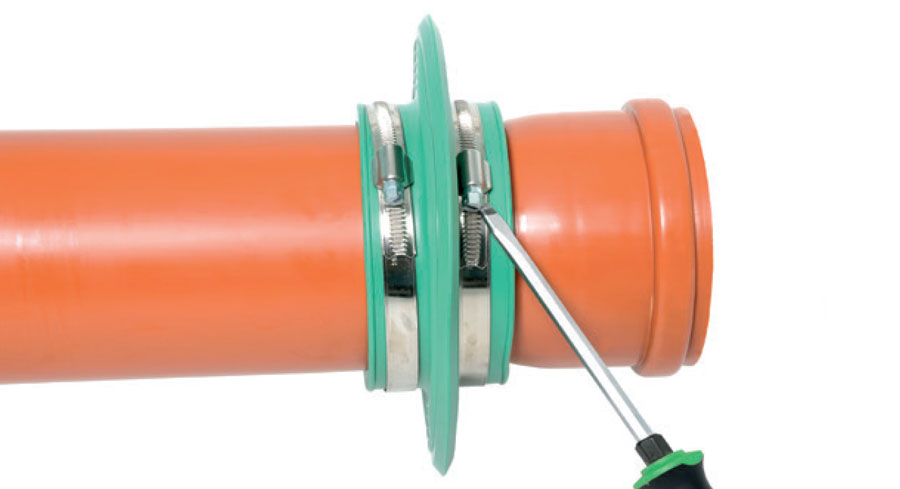

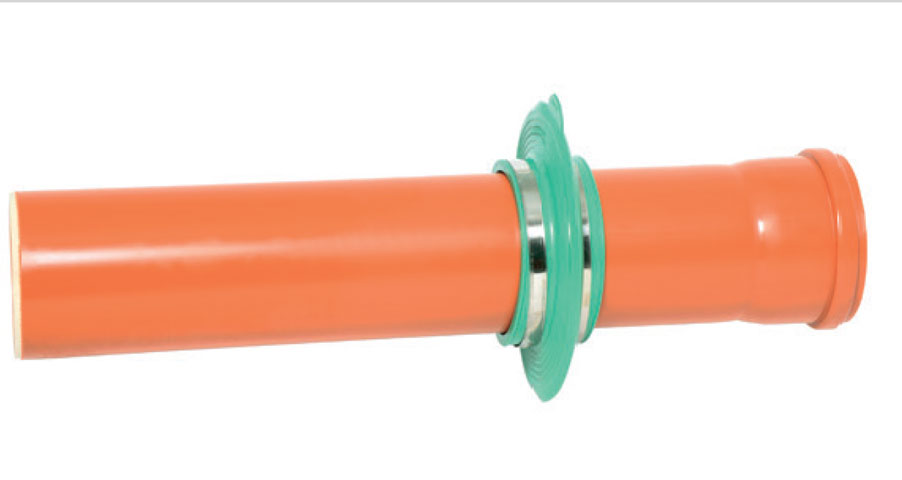

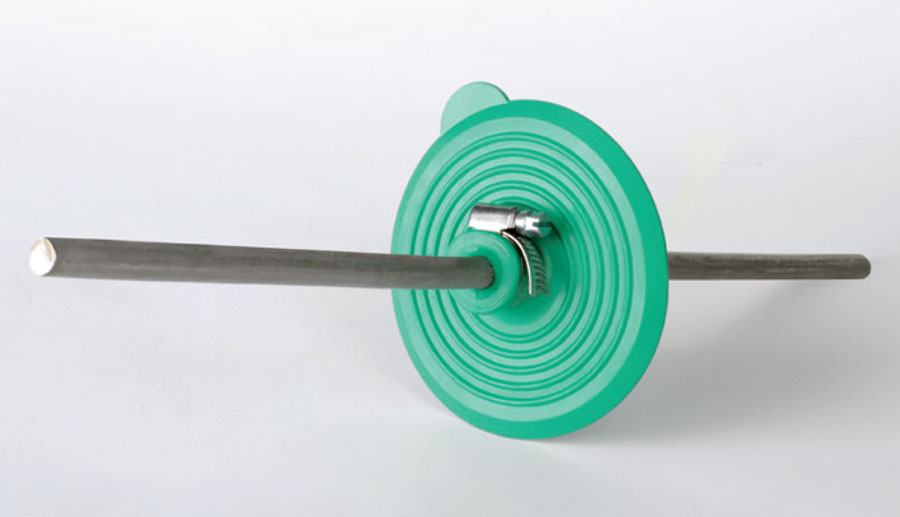

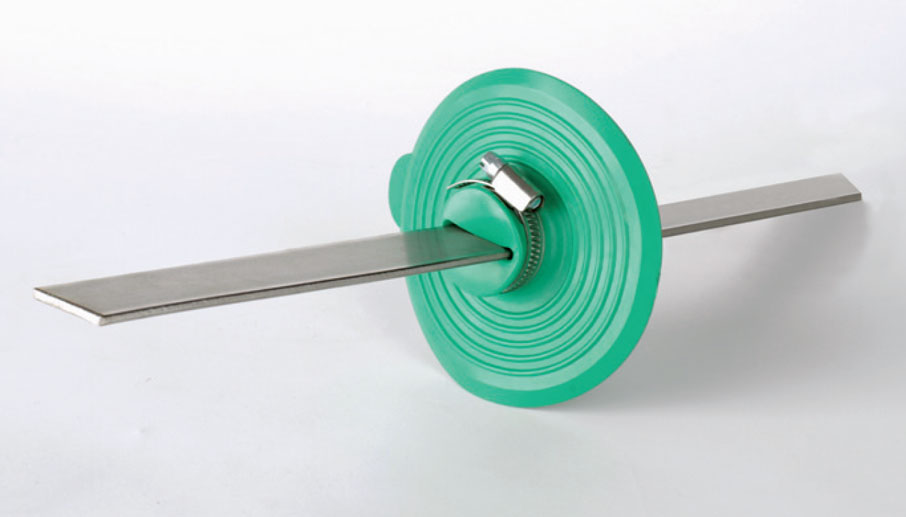

RONDO pro vedení ochrany před bleskem:

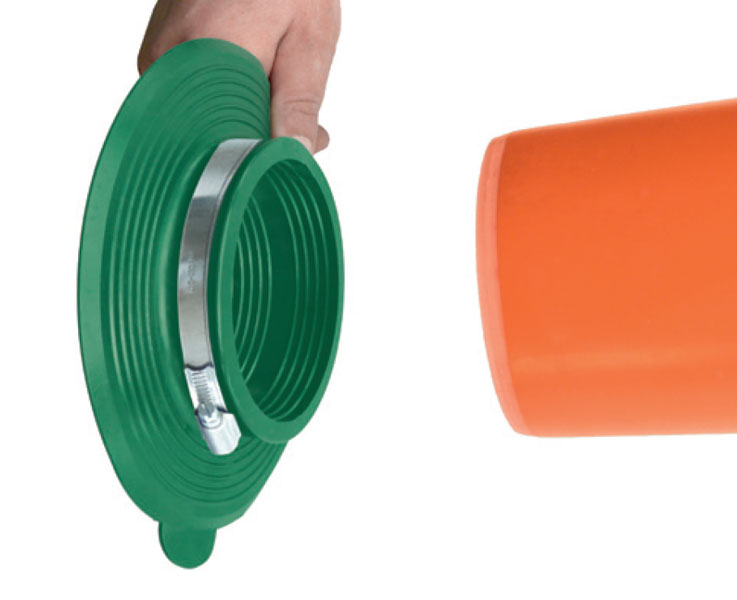

Nasuňte límcové těsnění na trubku. V případě znečištění trubky je třeba její povrch očistit.

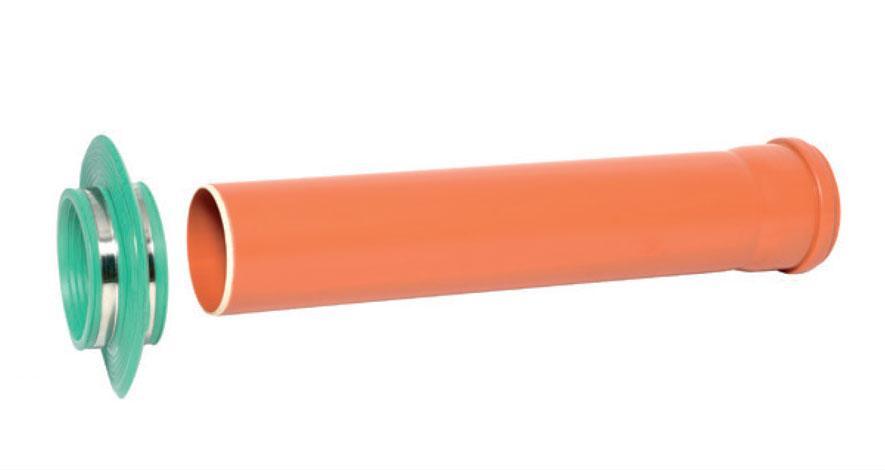

Rondo uložení
Límcové těsnění lze umístit na téměř všechny druhy trubek. Ať se již jedná o trubky z plastu, kameniny, betonu, litiny nebo oceli, límcové těsnění je bezpečně utěsní.
Na staveništiZaslat ceny tohoto výrobku »

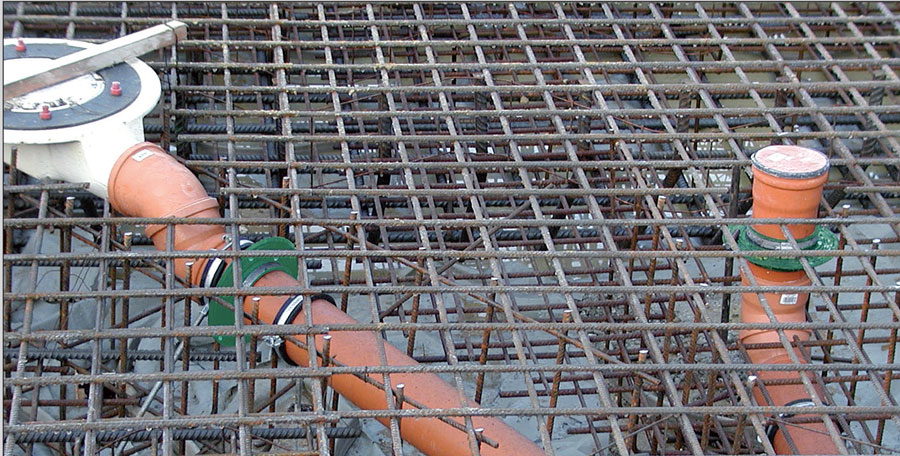

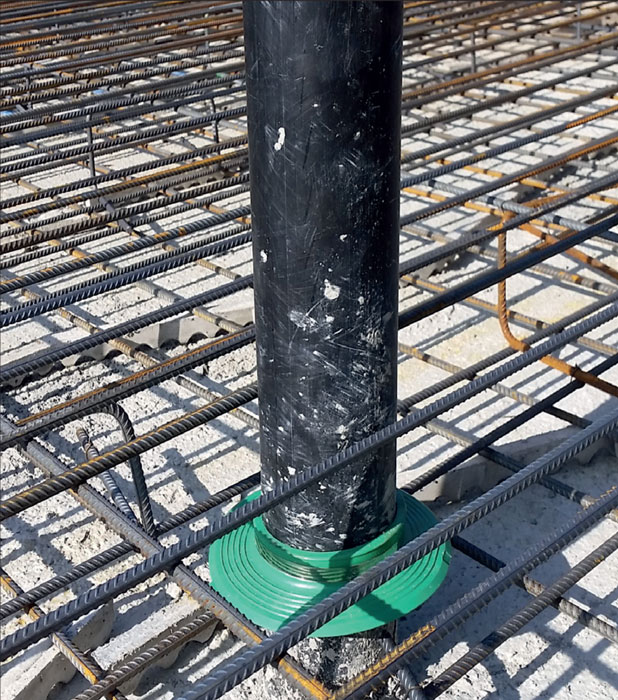

Zde je vidět těsnění Rondo krátce před zabetonováním. Odtokové trubky budou bezpečně a trvale utěsněny vůči vzlínající vlhkosti.

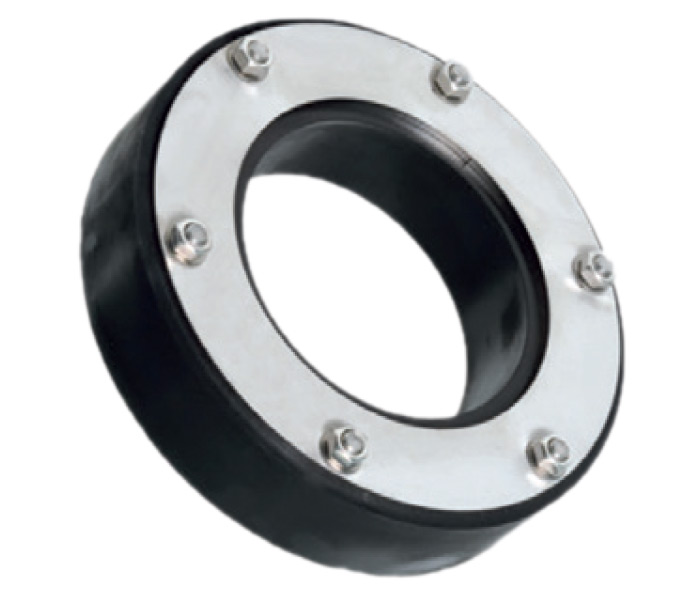

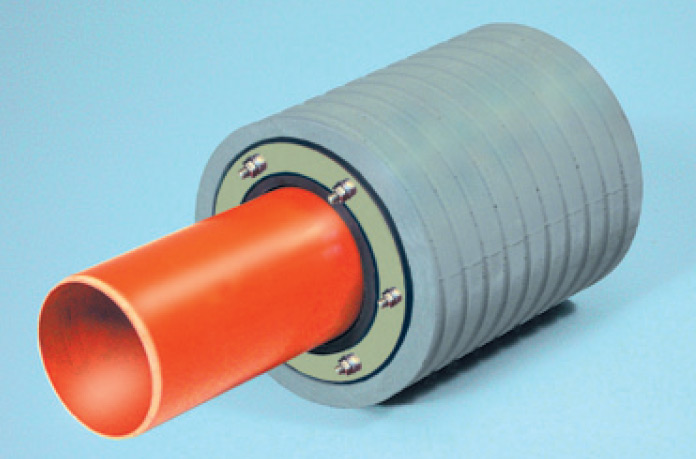

Master-RingZaslat ceny tohoto výrobku »
Mezikružní těsnění z ušlechtilé oceliTěsnící vložky pro pažnicové trubky a jádrové otvory
• Jedno těsnění proti vodě pod tlakem i bez tlaku
• Tlakotěsné do 30 m vodního sloupce, při zajištění polohy do 50 m
• Tloušťka pryže 40 mm
• Teplotní rozsah -30 až +120 °C
• Ocelové díly a šrouby z ušlechtilé oceli V2A
Montáž: Splňují požadavky zkušební specifikace FHRK GE 101. Po vložení mezikružního těsnění a provedení trubky pro médium se šrouby utáhnou do kříže. Každý šroub několikrát utáhněte o jednu otáčku, aby se těsnicí kroužek vytlačil stejnoměrně. Maximální utahovací moment M6 = 5 Nm, M8 = 10 Nm, M10 = 15 Nm, M12 = 20 Nm. Po 2–3 hodinách ještě jednou dotáhnout.
| Jádrový otvor mm Pažnicová trubka FASO/WELLO/ECCO |
Č. výr. | Trubky pro médium v mm od - do |
Balení Ks | Hmotnost Ks |
| 50 | (120080) | 6 - 12 | 1 | 0,38 kg |
| 80 | (120100) | 20 - 28 | 1 | 0,41 kg |
| 80 | (120105) | 32 - 40 | 1 | 0,42 kg |
| 100 | (120110) | 20 - 28 | 1 | 0,59 kg |
| 100 | (120112) | 25 - 32 | 1 | 0,59 kg |
| 100 | (120115) | 32 - 40 | 1 | 0,64 kg |
| 100 | (120120) | 36 - 44 | 1 | 0,64 kg |
| 100 | (120125) | 46 - 56 | 1 | 0,54 kg |
| 100 | (120130) | 55 - 65 | 1 | 0,52 kg |
| 125 | (120145) | 55 - 64 | 1 | 0,84 kg |
| 125 | (120147) | 61 - 70 | 1 | 0,80 kg |
| 125 | (120150) | 70 - 78 | 1 | 0,75 kg |
| 150 | (120152) | 46 - 54 | 1 | 1,37 kg |
| 150 | (120153) | 56 - 66 | 1 | 1,32 kg |
| 150 | (120155) | 69 - 78 | 1 | 1,22 kg |
| 150 | (120160) | 79 - 91 | 1 | 1,18 kg |
| 150 | (120165) | 85 - 94 | 1 | 1,07 kg |
| 150 | (120170) | 98 - 110 | 1 | 0,96 kg |
| 200 | (120172) | 88 - 103 | 1 | 2,00 kg |
| 200 | (120175) | 108 - 115 | 1 | 1,96 kg |
| 200 | (120180) | 116 - 126 | 1 | 1,88 kg |
| 200 | (120185) | 132 - 141 | 1 | 1,63 kg |
| 200 | (120190) | 135 - 144 | 1 | 1,46 kg |
| 200 | (120192) | 150 - 160 | 1 | 1,40 kg |
| 250 | (120195) | 135 - 144 | 1 | 2,90 kg |
| 250 | (120197) | 140 - 149 | 1 | 2,90 kg |
| 250 | (120200) | 150 - 159 | 1 | 2,60 kg |
| 250 | (120205) | 157 - 162 | 1 | 2,60 kg |
| 250 | (120207) | 165 - 175 | 1 | 2,60 kg |
| 250 | (120210) | 174 - 181 | 1 | 2,55 kg |
| 250 | (120215) | 178 - 187 | 1 | 2,15 kg |
| 250 | (120216) | 197 - 202 | 1 | 2,10 kg |
| 250 | (120218) | 204 - 210 | 1 | 2,05 kg |
| 300 | (120220) | 178 - 187 | 1 | 3,55 kg |
| 300 | (120225) | 193 - 204 | 1 | 3,50 kg |
| 300 | (120230) | 218 - 226 | 1 | 3,15 kg |
| 350 | (120235) | 224 - 233 | 1 | 5,25 kg |
| 350 | (120240) | 249 - 258 | 1 | 4,85 kg |
| 350 | (120242) | 270 - 282 | 1 | 4,55 kg |
| 400 | (120245) | 270 - 280 | 1 | 5,70 kg |
| 400 | (120250) | 279 - 288 | 1 | 5,65 kg |
| 400 | (120255) | 304 - 313 | 1 | 5,10 kg |
| 400 | (120260) | 314 - 323 | 1 | 4,60 kg |
| 400 | (120265) | 320 - 330 | 1 | 4,20 kg |

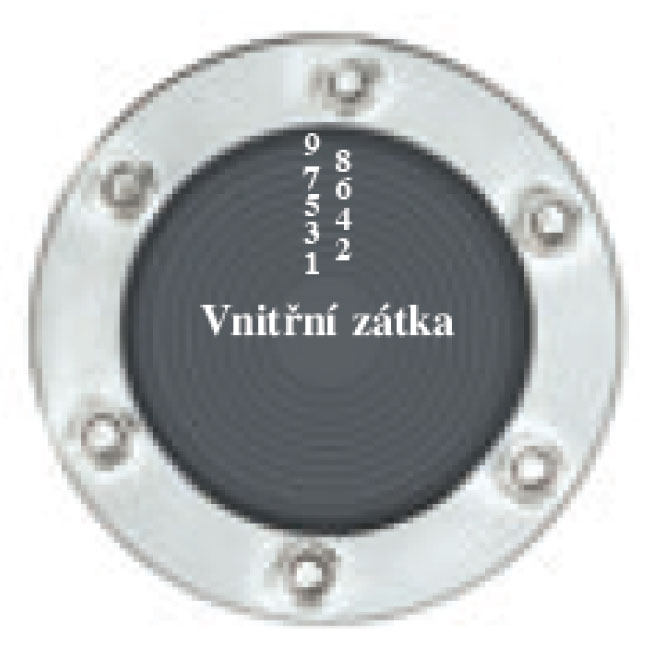

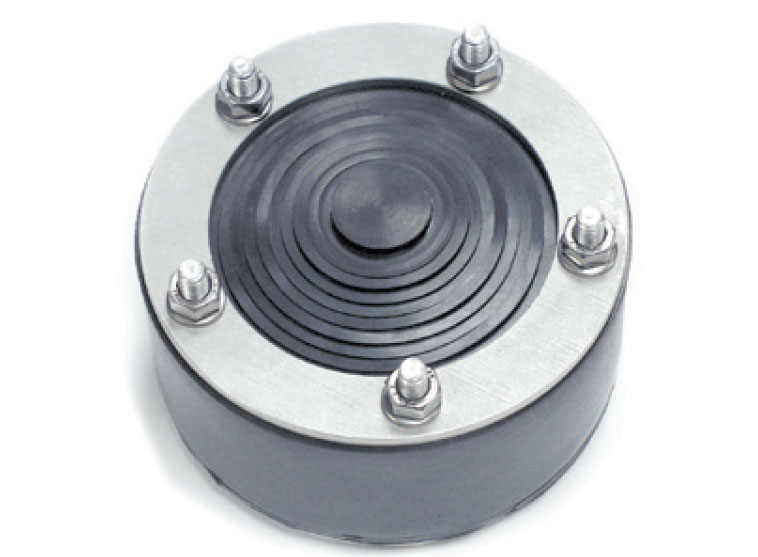

Master-Ring MultiZaslat ceny tohoto výrobku »
Technika cibulových kroužků• Tloušťka pryže 40 mm
• Ocelové díly a šrouby z ušlechtilé oceli V2A
• Tlakotěsný 30 m vodního sloupce= 3 bary

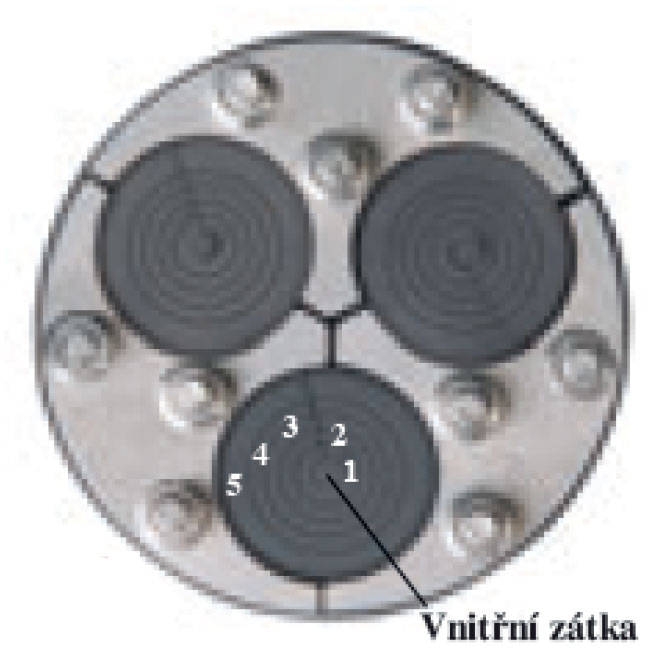

| Master-Ring Multi 100 č.výr. 120135 Trubky pro médium v mm od - do |
Master-Ring Multi 150 č.výr. 120171 Trubky pro médium |
Master-Ring Multi 200 č.výr. 120193 Trubky pro médium |
Master-Ring Multi 100 výcenásobný č.výr. 120270 Trubky pro médium |
|
 |
 |
 |
 |
|

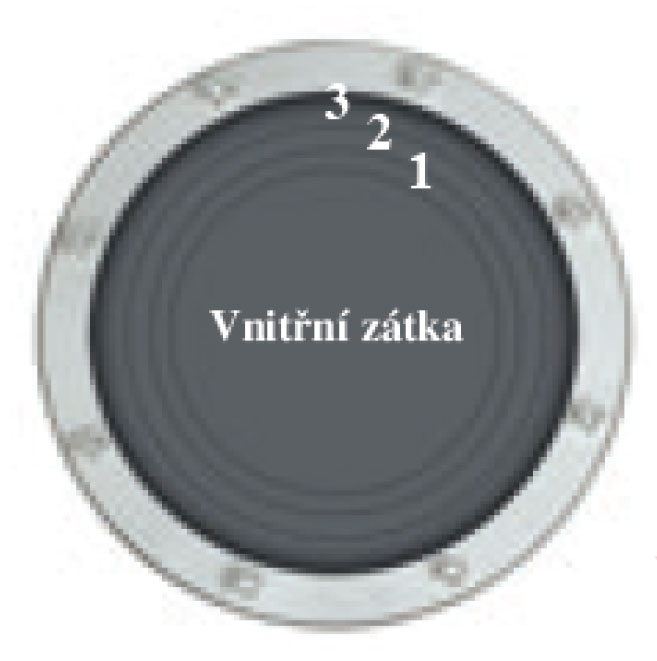

| Po odstranění vnitřní zátky | 18 - 20 mm | 63 mm | 110 mm | 4 mm |
| 1. kroužek | 21 - 25 mm | 76 mm | 125 mm | 11 mm |
| 2. kroužek | 26 - 30 mm | 90 mm | 140 mm | 15 mm |
| 3. kroužek | 31 - 35 mm | 110 mm | 160 mm | 20 mm |
| 4. kroužek | 36 - 40 mm | 25 mm | ||
| 5. kroužek | 41 - 45 mm | 32 mm (bez vrstvenných prvků) | ||
| 6. kroužek | 46 - 50 mm | |||
| 7. kroužek | 51 - 55 mm | |||
| 8. kroužek | 56 - 60 mm | |||
| 9. kroužek | 61 - 65 mm | |||
| Hm. / ks | 0,64 kg | 1,35 kg | 2,20 kg | 0,90 kg |

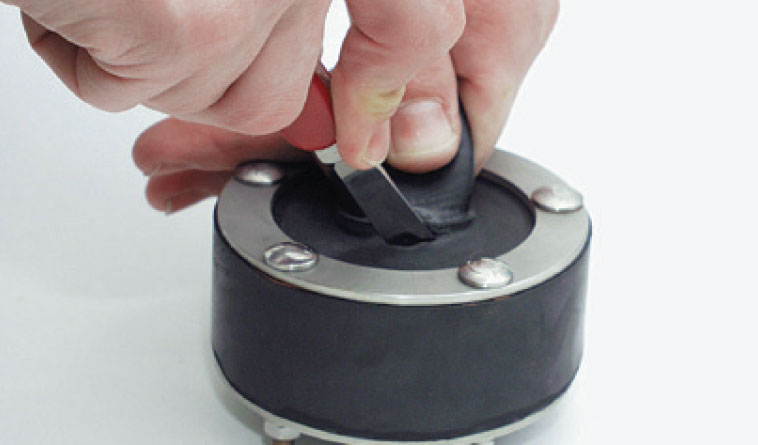

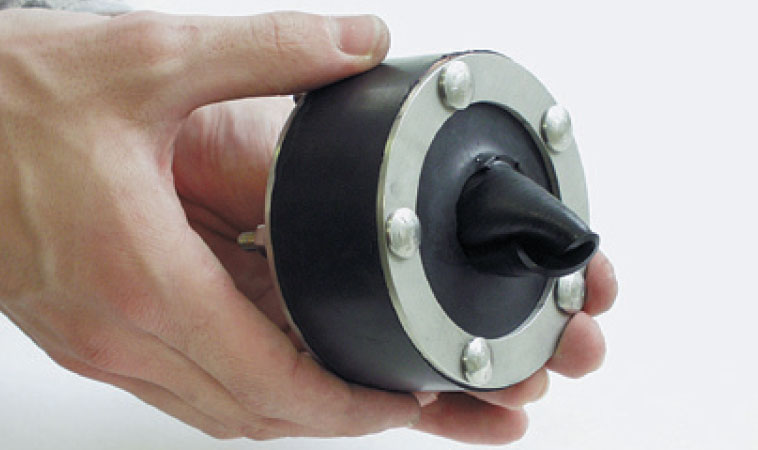

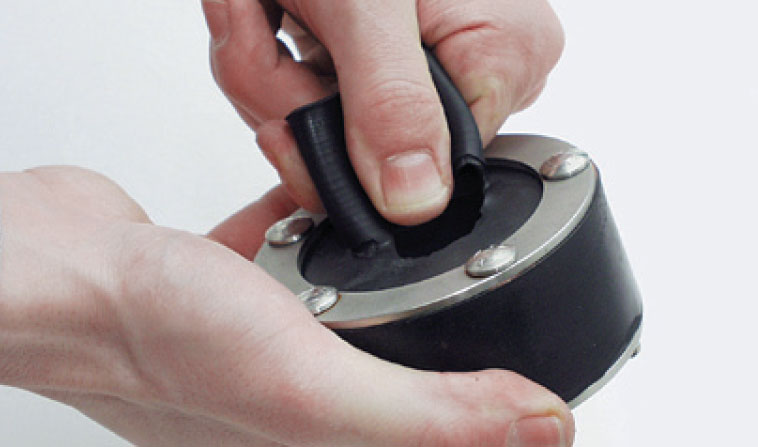

Technika cibulových kroužků
Vytlačit středovou zátku
Uvolnit lamelu
Protlačte lamely dozadu
Lehce nařízněte zbývající membránu

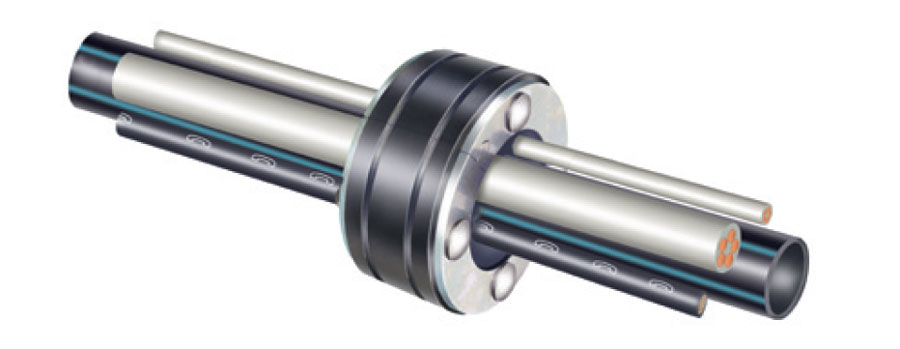

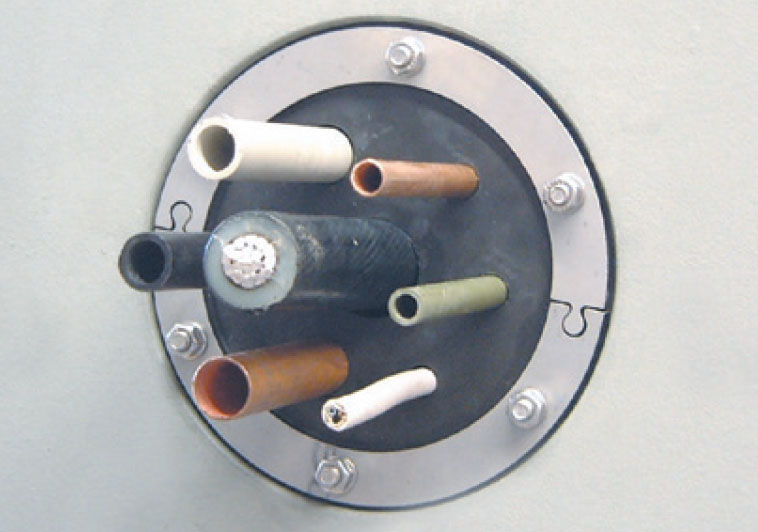

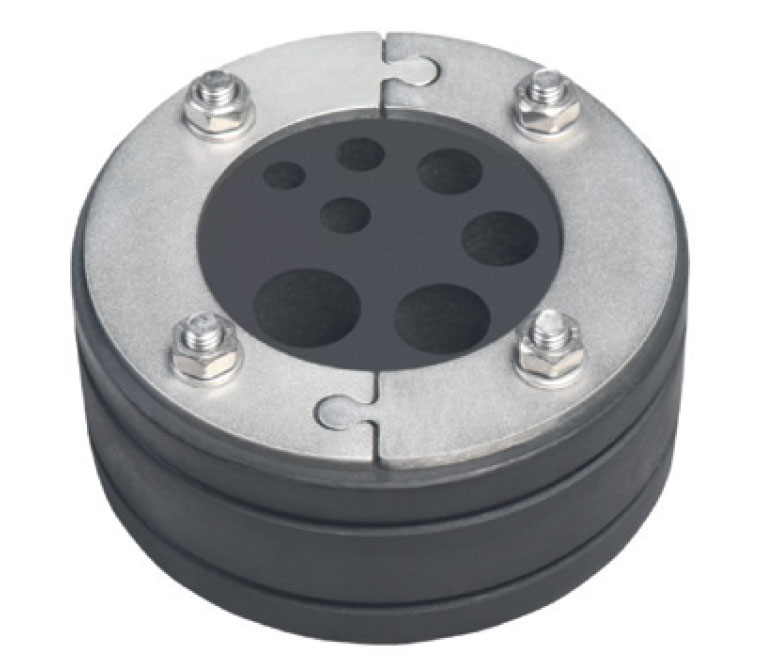

Vícenásobná stěnová průchodka z ušlechtilé oceli pro kabely a trubkyZaslat ceny tohoto výrobku »
• Tlakotěsný do 10 m vodního sloupce• Tloušťka pryže 40 mm
• Ocelové díly a šrouby z ušlechtilé oceli V2A
• V ceně jsou 2 otvory
| Jádrový otvor Pažnicová trubka FASO/WELLO/ECCO |
Č. výr. | Vnější průměr kabelu/trubky od - do / mm |
Hmotnost Ks |
| 50 | 120515 | 4 20 | 0,39 |
| 80 | 120410 | 4 32 + 40 | 0,43 |
| 100 | 120415 | 4 32 + 40 + 50 | 0,62 |
| 100 Výrobek skladem se 7 standardními otvory | 120417 | 1x8 mm, 2x10 mm, 1x12 mm, 1x14 mm, 1x16 mm, 1x18 mm | 0,6 |
| 125 | 120420 | 4 32 + 40 + 50 | 0,93 |
| 150 | 120425 | 4 32 + 40 + 50 | 1,31 |
| Č. výr. | Výrobek |
| 120495 | Otvor navíc (pokud do standartního výrobku se přidává další otvor) |
Záslepka z ušlechtilé oceli VA pro jádrový otvor a pažnicovou trubkuZaslat ceny tohoto výrobku »
• Tlakotěsný do 10 m vodního sloupce• Tloušťka pryže 40 mm
• Ocelové díly a šrouby z ušlechtilé oceli V2A
| DN | Č. výr. | Balení/ks | Hmotnost/kg |
| 80 | 120520 | 1 | 0,49 |
| 100 | 120525 | 1 | 0,57 |
| 125 | 120530 | 1 | 0,93 |
| 150 | 120535 | 1 | 1,35 |
| 200 | 120540 | 1 | 2,2 |

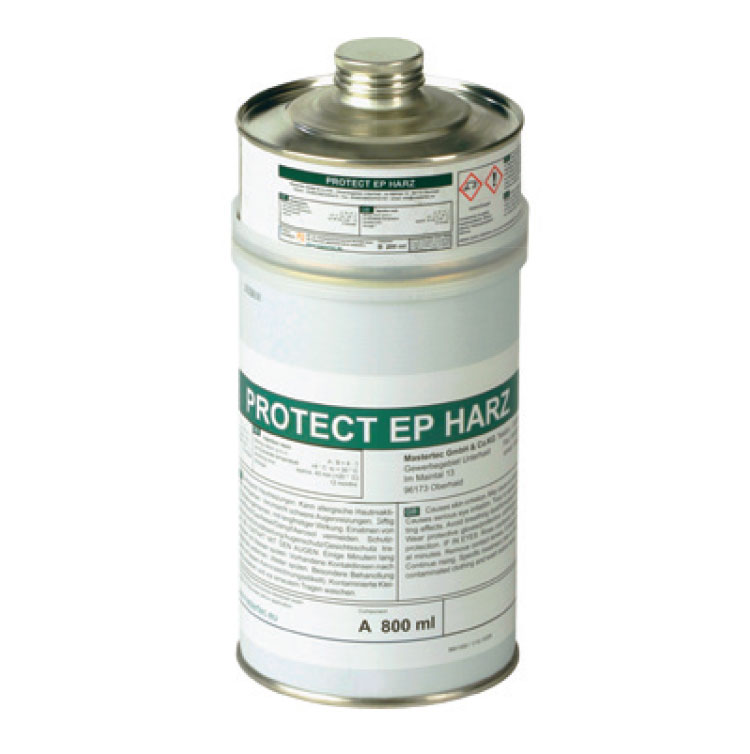

Ochrana jádrového otvoru epoxidovou pryskyřicíZaslat ceny tohoto výrobku »
• Epoxidovou pryskyřicí PROTECT můžete trvale konzervovat jádrový otvor• Nanesení na suchém podkladu
| Č. výr. | Specifikace | Balení | Hmotnost/kg |
| 040020 | Epoxidová pryskyřice PROTECT Epoxidová pryskyřice | 800 ml složka A 200 ml složka B | 1,30 kg souprava |

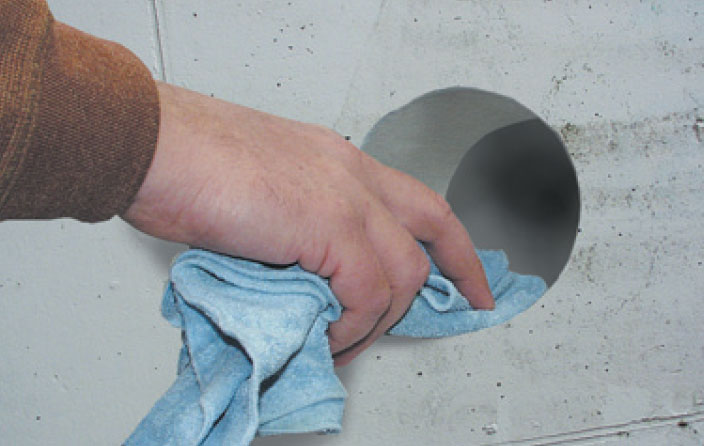

Odstraňte z jádrového otvoru prach

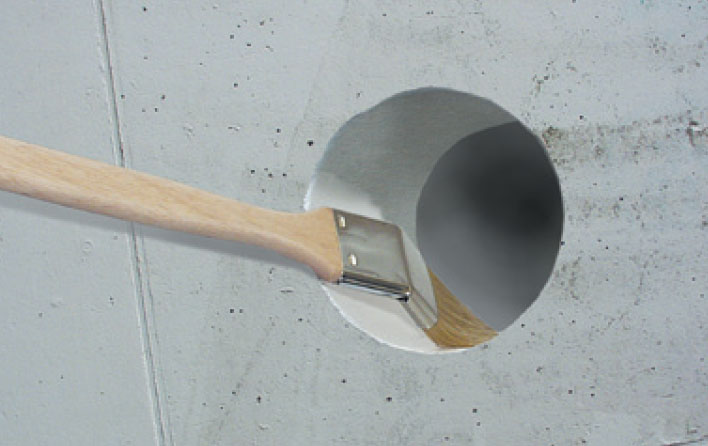

Natřete epoxidovou pryskyřicí PROTECT

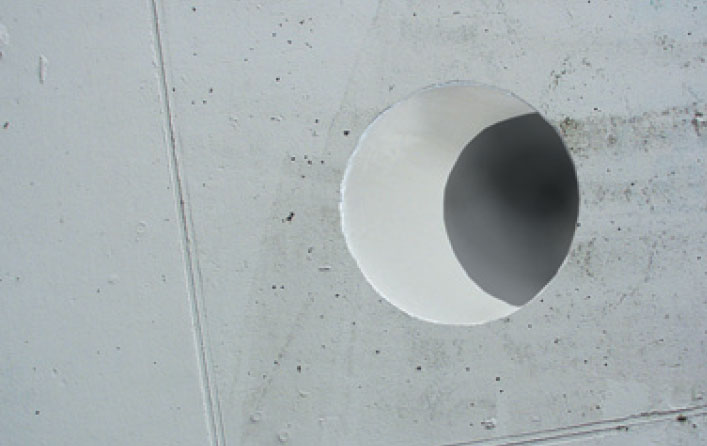

Trvale chráněn epoxidovou pryskyřicí PROTECT

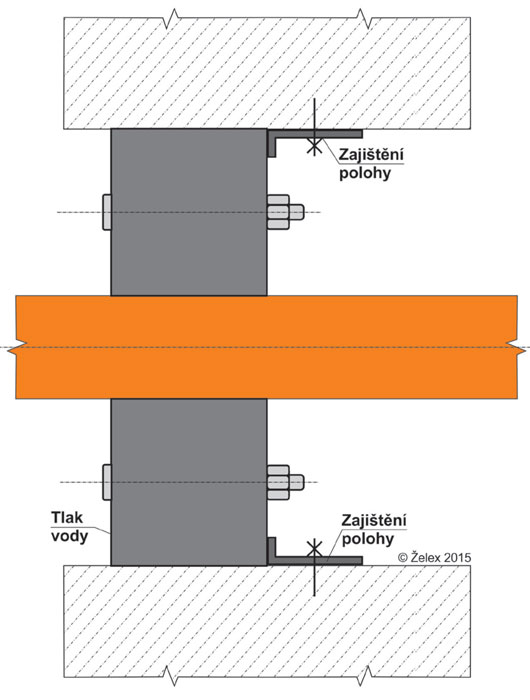

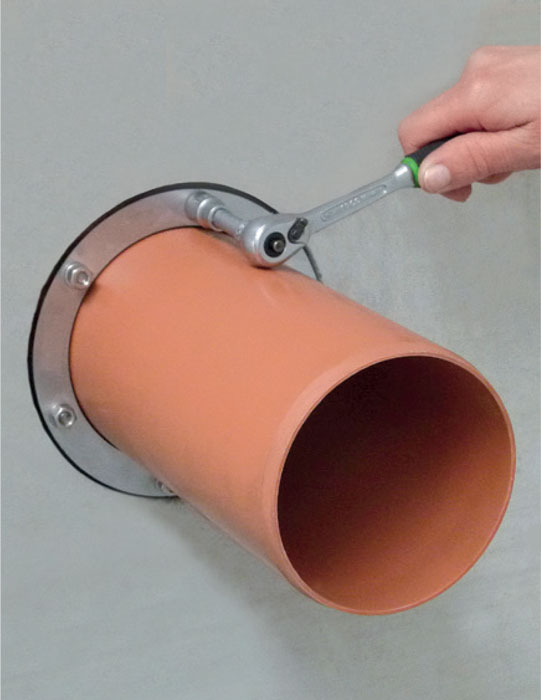

Zajištění polohy těsnění Master-RingZaslat ceny tohoto výrobku »
Zajištění polohy Master-ring případně Master-Seal. Používá se pro vysoké tlaky až 5 Bar.Jedná se o oporu těsnícího prvku ze strany, kde není tlak vody, která zajistí, aby těsnící element nebyl vlivem tlaku vody posunutý.
Šrouby utahujte vždy křížem a postupně až bude dosaženo utahovacího momentu dle technického listu

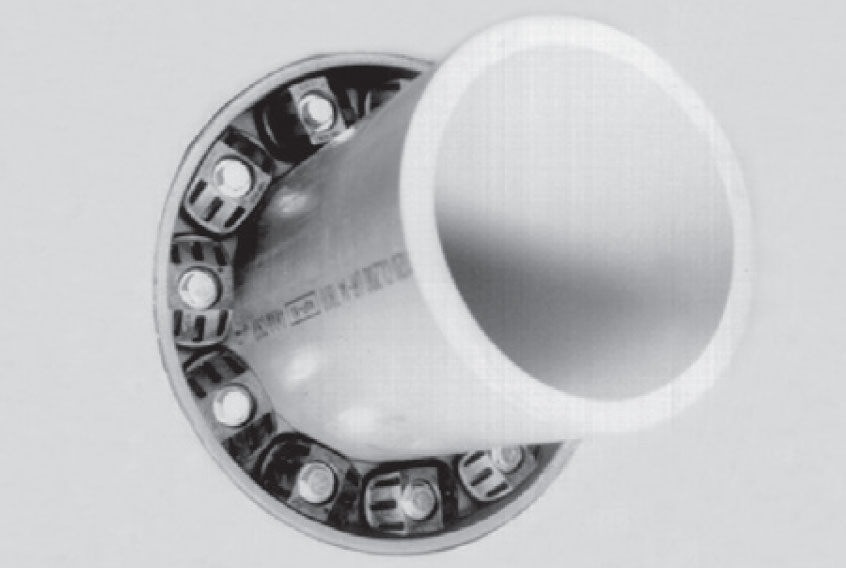

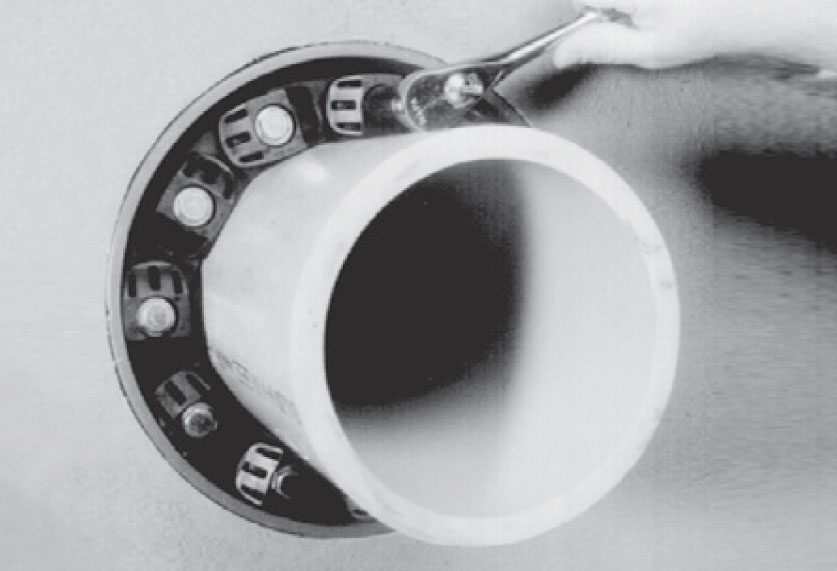

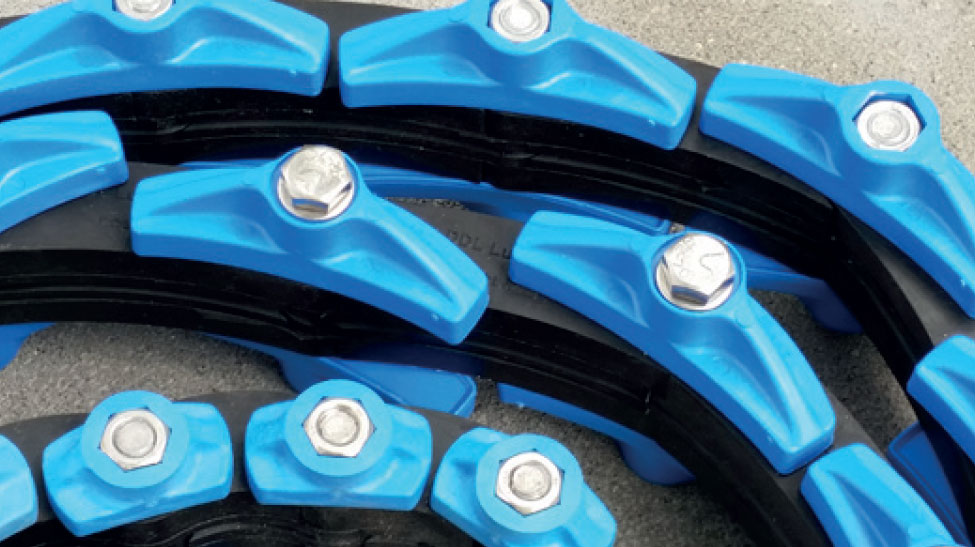

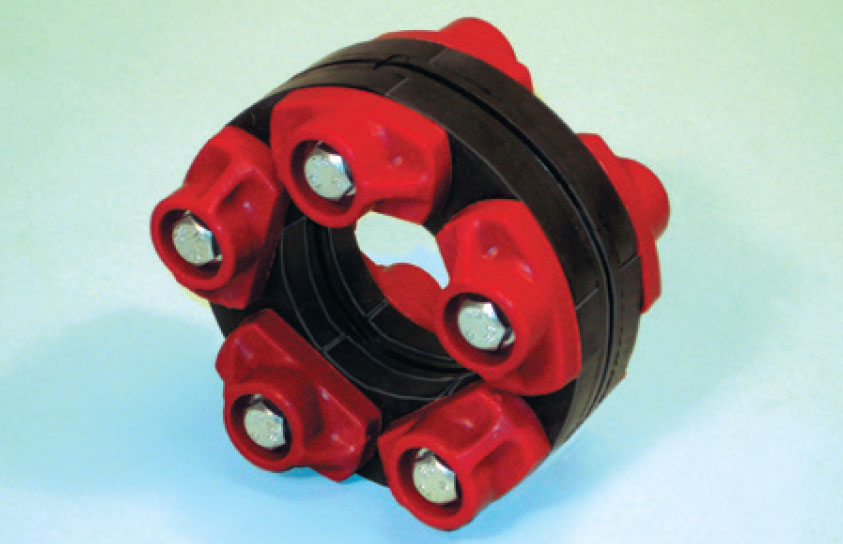

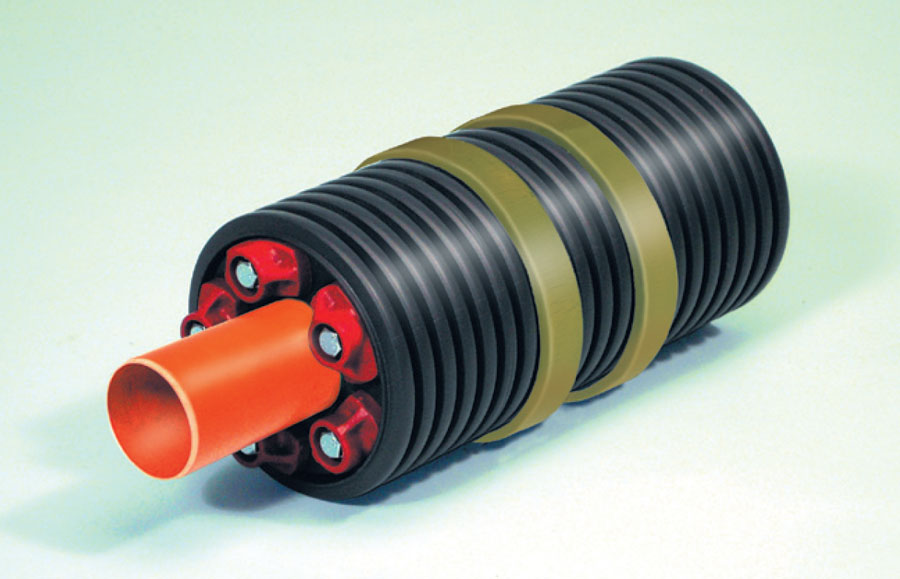

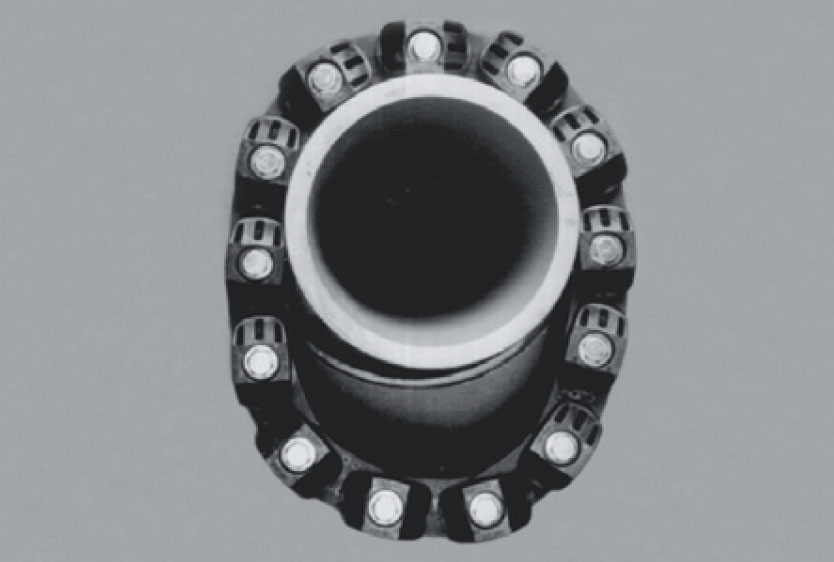

Master-SealZaslat ceny tohoto výrobku »
Modulární těsnění• Kompletně smontované
• Snadná, rychlá montáž
• Testováno do 30 m vodního sloupce
• Možnost dodatečné montáže (všechny moduly těsnění jsou oddělitelné)
Pro pitnou vodu
| Oblast instalace Jádrový otvor mm Pažnicová trubka FASO/WELLO/DURO Plus |
Trubky pro médium vnější Ø mm od - do |
Počet a velikost článků | Hmotnost kg | Označení výrobce | |
| Ušlechtilá ocel č. výr. | Pozinkované č. výr. | ||||
| 50 | 11 - 19 | 4 x 275 | 0,08 kg | 110250 | 110600 |
| 50 | 20 - 25 | 4 x 200 | 0,08 kg | 110255 | 110605 |
| 80 | 20 - 33 | 4 x 350 | 0,32 kg | 110260 | 110610 |
| 80 | 34 - 44 | 5 x 300 | 0,30 kg | 110265 | 110615 |
| 80 | 45 - 49 | 6 x 250 | 0,14 kg | 110267 | 110617 |
| 80 | 50 - 55 | 7 x 200 | 0,14 kg | 110268 | 110618 |
| 100 | 27 - 38 | 4 x 375 | 0,52 kg | 110270 | 110620 |
| 100 | 39 - 50 | 6 x 350 | 0,48 kg | 110275 | 110625 |
| 100 | 56 - 64 | 6 x 300 | 0,36 kg | 110280 | 110630 |
| 100 | 65 - 69 | 8 x 250 | 0,16 kg | 110281 | 110631 |
| 100 | 70 - 75 | 9 x 200 | 0,18 kg | 110282 | 110632 |
| 125 | 41 - 44 | 4 x 475 | 1,04 kg | 110283 | 110633 |
| 125 | 45 - 52 | 4 x 415 | 0,96 kg | 110284 | 110634 |
| 125 | 53 - 63 | 5 x 375 | 0,65 kg | 110285 | 110635 |
| 125 | 64 - 78 | 7 x 350 | 0,56 kg | 110290 | 110640 |
| 125 | 79 - 90 | 8 x 300 | 0,48 kg | 110295 | 110645 |
| 125 | 90 - 94 | 11 x 250 | 0,22 kg | 110296 | 110646 |
| 125 | 96 - 10 0 | 11 x 200 | 0,22 kg | 110297 | 110647 |
| 150 | 58 - 69 | 5 x 475 | 1,30 kg | 110298 | 110648 |
| 150 | 63 - 76 | 5 x 415 | 1,20 kg | 110300 | 110650 |
| 150 | 75 - 82 | 6 x 375 | 0,75 kg | 110305 | 110655 |
| 150 | 88 - 103 | 9 x 350 | 0,68 kg | 110310 | 110660 |
| 150 | 106 - 115 | 10 x 300 | 0,60 kg | 110315 | 110665 |
| 150 | 113 - 118 | 14 x 250 | 0,28 kg | 110316 | 110666 |
| 150 | 120 - 124 | 14 x 200 | 0,28 kg | 110317 | 110667 |
| 200 | 88 - 107 | 6 x 575 | 2,50 kg | 110320 | 110670 |
| 200 | 108 - 118 | 7 x 475 | 1,82 kg | 110325 | 110675 |
| 200 | 115 - 122 | 7 x 415 | 1,68 kg | 110330 | 110680 |
| 200 | 125 - 138 | 9 x 375 | 1,17 kg | 110335 | 110685 |
| 200 | 140 - 153 | 13 x 350 | 0,98 kg | 110340 | 110690 |
| 200 | 156 - 165 | 14 x 300 | 0,84 kg | 110345 | 110695 |
| 200 | 164 - 168 | 19 x 250 | 0,38 kg | 110346 | 110696 |
| 200 | 171 - 174 | 19 x 200 | 0,38 kg | 110347 | 110697 |
Umístěte MASTER-SEAL kolem trubky pro médium a uzavřete
Zasuňte MASTER-SEAL do kruhové mezery
Jeden po druhém utáhněte každý šroub o jednu otáčku a toto opakuj- te v kruhu kolem dokola tak dlouho, dokud nebudou všechny moduly stejnoměrně pevně utažené
MASTER-SEAL je kompletně namontované
Master-SealZaslat ceny tohoto výrobku »
Modulární těsnění
| Oblast instalace Jádrový otvor mm Pažnicová trubka FASO/WELLO/ECCO |
Trubky pro médium vnější Ø mm od - do |
Počet a velikost článků | Hmotnost kg | Označení výrobce | |
| Ušlechtilá ocel č. výr. | Pozinkované č. výr. | ||||
| 250 | 114 - 130 | 6 x 500 | 3,72 kg | 110350 | 110700 |
| 250 | 137 - 158 | 8 x 575 | 3,32 kg | 110355 | 110705 |
| 250 | 159 - 166 | 9 x 475 | 2,34 kg | 110360 | 110710 |
| 250 | 166 - 178 | 7 x 400 | 2,17 kg | 110365 | 110715 |
| 250 | 178 - 185 | 12 x 375 | 1,50 kg | 110370 | 110720 |
| 250 | 182 - 189 | 7 x 425 | 1,75 kg | 110371 | 110721 |
| 250 | 192 - 200 | 17 x 350 | 1,28 kg | 110372 | 110722 |
| 250 | 194 - 202 | 9 x 325 | 1,22 kg | 110373 | 110723 |
| 250 | 208 - 213 | 18 x 300 | 1,08 kg | 110374 | 110724 |
| 300 | 188 - 204 | 10 x 575 | 4,18 kg | 110375 | 110725 |
| 300 | 206 - 217 | 12 x 475 | 3,12 kg | 110380 | 110730 |
| 300 | 215 - 226 | 12 x 415 | 2,88 kg | 110385 | 110735 |
| 300 | 228 - 236 | 15 x 375 | 1,88 kg | 110386 | 110736 |
| 300 | 232 - 242 | 9 x 425 | 2,25 kg | 110387 | 110737 |
| 300 | 244 - 253 | 11 x 325 | 1,49 kg | 110388 | 110738 |
| 300 | 258 - 263 | 22 x 300 | 1,32 kg | 110389 | 110739 |
| 350 | 219 - 231 | 9 x 500 | 5,58 kg | 110390 | 110740 |
| 350 | 239 - 253 | 12 x 575 | 4,98 kg | 110395 | 110745 |
| 350 | 265 - 275 | 14 x 415 | 3,36 kg | 110400 | 110750 |
| 350 | 276 - 286 | 18 x 375 | 2,25 kg | 110405 | 110755 |
| 350 | 314 - 317 | 35 x 250 | 0,70 kg | 110408 | 110758 |
| 400 | 239 - 256 | 10 x 650 | 9,50 kg | 110410 | 110760 |
| 400 | 265 - 274 | 11 x 500 | 6,82 kg | 110415 | 110765 |
| 400 | 314 - 328 | 12 x 400 | 3,66 kg | 110420 | 110770 |
| 400 | 343 - 350 | 15 x 325 | 2,03 kg | 110425 | 110775 |
| 450 | 358 - 370 | 19 x 475 | 4,94 kg | 110430 | 110780 |
| 450 | 366 - 379 | 14 x 400 | 4,27 kg | 110435 | 110785 |
| 450 | 393 - 405 | 17 x 325 | 2,30 kg | 110440 | 110790 |
| 500 | 311 - 326 | 8 x 600 | 14,56 kg | 110443 | 110793 |
| 500 | 340 - 358 | 13 x 650 | 12,38 kg | 110445 | 110795 |
| 500 | 390 - 407 | 18 x 575 | 7,47 kg | 110450 | 110800 |
| 500 | 409 - 419 | 21 x 475 | 5,46 kg | 110455 | 110805 |
| 550 | 390 - 408 | 14 x 650 | 13,30 kg | 110460 | 110810 |
| 550 | 415 - 435 | 15 x 500 | 9,30 kg | 110465 | 110815 |
| 550 | 440 - 457 | 20 x 575 | 8,30 kg | 110470 | 110820 |
| 550 | 457 - 470 | 23 x 475 | 5,98 kg | 110475 | 110825 |
| 600 | 410 - 440 | 10 x 600 | 18,20 kg | 110480 | 110830 |
| 600 | 440 - 458 | 16 x 650 | 15,20 kg | 110485 | 110835 |
| 600 | 490 - 505 | 22 x 575 | 9,13 kg | 110490 | 110840 |
| 600 | 515 - 528 | 19 x 400 | 5,80 kg | 110495 | 110845 |
Montáž: Po vložení modulárního těsnění a provedení trubky pro médium se utáhnou šrouby; jeden po druhém ve směru hodinových ručiček. Každý šroub několikrát utáhněte o jednu otáčku, aby se těsnící kroužek vytlačil stejnoměrně.
Max. utahovací momenty |
Vel. článku |
200/250/275 3 Nm | 500/525 60 Nm | 650 85 Nm |
| 300/325/350/375 15 Nm | 575 50 Nm | 600 130 Nm | ||
| 400/415/425/475 35 Nm |
