Prvky pro ukládku armatur železobetonových konstrukcí »

Betonové distanční podložky (spodní krytí)

Betonové podložky spodní plošné FBS-had

Betonové podložky na spodní krytí - plošné FBS (had) zajišťují plošné krytí. Jsou vyrobena z vláknobetonu s vysokou únosností. Středem tělesa prochází silné nekovové vlákno, které zabezpečí soudržnost při prasknutí.
01/01_12_01_betonove_podlozky_spodni_plosne_FBS

FBS

01/01_12_02_betonove_podlozky_spodni_plosne_FBSN

FBSN

Betonová podložka na spodní krytí – plošná FBS (had)Zaslat ceny tohoto výrobku »

Č. výr. FBS Název výrobkuv Krytí [mm] Měrná jednotka Délka [m] Počet ks na paletě Hmotnost [kg/MJ] Č. výr. FBSN
320020FBS 201020ks11 5000,64320022
320025FBS 251025ks11 5000,75320026
320030FBS 301030ks11 2500,86320130
320035FBS 351035ks11 0001,02320031
320040FBS 401040ks17501,35320140
320045FBS 451045ks16001,51
320050FBS 501050ks16001,66320150
320055FBS 551055ks15002320155
320060FBS 601060ks14002,3
FBS 200820ks0,82 0000,5320021
FBS 250825ks0,81 7500,6
FBS 300830ks0,81 5000,75320131
FBS 350835ks0,81 2500,9320133
320041FBS 400840ks0,81 0001,1320142
FBS 450845ks0,87501,3
FBS 500850ks0,86001,4320152
FBS 550855ks0,85001,6
FBS 600860ks0,85001,9
FBS = betonový had hladký (spodní hrana hladká) FBSN = betonový had s nopy (spodní hrana vroubkovaná) Vyrábí se také v provedení OBLOUK v délkách 33 cm pdf  Prohlášení o shodě
pdf  Technický list FBSN
pdf  Technický List FBS

Betonové podložky spodní plošné - WBT

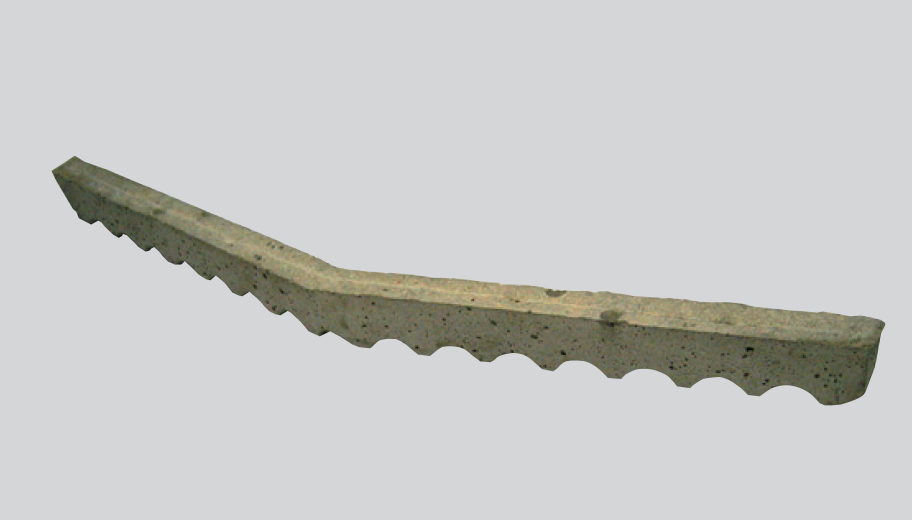

Betonová podložka WBT je distanční podložka pro pohledové betony - s vybráním na spodní „hraně“. Proti zlomení je armována betonářskou ocelí nebo nekovovou výztuží. Na přání lze vyrobit podložku armovanou plast. tyčí a s betonem s PP vláknem. Délka tyčí je 650 mm. Svazky baleny po 20 ks.
01/01_12_03_betonove_podlozky_spodni_plosne_WBT

Betonová podložka na spodní krytí plošná WBTZaslat ceny tohoto výrobku »

Č. výr. Název výrobkuv Krytí [mm] Měrná jednotka Počet ks v balení Počet ks na paletě Hmotnost [kg] Hmotnost [balík]
310020WBT 2020ks201 4000,5611,2
310025WBT 2525ks201 2000,6312,6
310030WBT 3030ks201 0000,6813,6
310035WBT 3535ks209000,8617,2
310040WBT 4040ks20800120
310045WBT 4545ks207001,224
310050WBT 5050ks206001,2825,7
310060WBT 6060ks205001,6533
Osová délka je 650 mm. Vyztuženo je ocelovým vrypovaným drátem pr. 4 mm. Dle požadavku lze vyrobit s nekovovou výztuží. pdf  Technický List WBT

Betonové podložky spodní plošné FBD

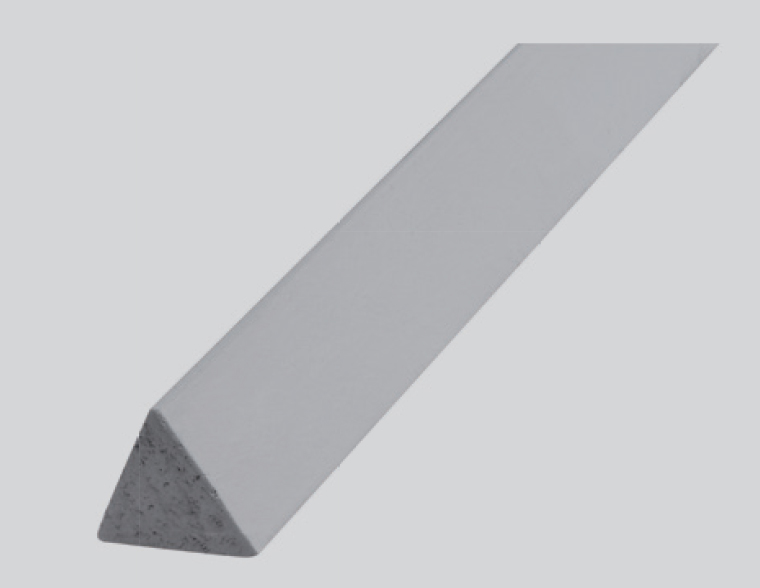

Betonová podložka FBD (faserbeton) - podložka pro spodní krytí trojúhelníkového profilu 1 v délce 1,00 m. Použití také pro pracovní spáry k oddělení betonových ploch (viz. schéma).

01/01_13_01_betonove_podlozky_spodni_plosne_FBD

pdf  Prohlášení o shodě

Betonová podložka na spodní krytí plošná FBDZaslat ceny tohoto výrobku »

Č. výr. Název výrobkuv Krytí betonu [mm] Měrná jednotka Počet ks v sáčku Počet ks na paletě Hmotnost [kg/MJ]
FBD 201020ks11 5000,63
320047FBD 251025ks11 0000,8
320048FBD 301030ks17501,37
320049FBD 351035ks16001,65
320052FBD 401040ks14002,1
FBD 451045ks13003
320051FBD 501050ks12503,3
FBD 551055ks12504,05
FBD 601060ks12504,73
FBD 701070ks11756,86
Schváleno podle DBV - c - L2/F/T/A pdf  Prohlášení o shodě

Betonové výrobky spodní plošné Fbt

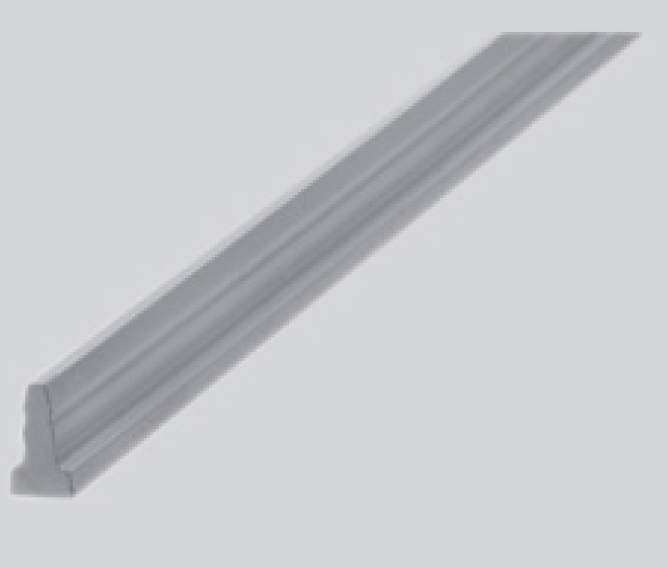

Pro spodní plošné krytí armatury např. pro oddělení místa pod spodní armaturou při betonáži pracovních spár - NEMUSÍ SE PO BETONÁŽI ODSTRAŇOVAT (viz. schéma).
01/01_13_02_betonove_podlozky_spodni_plosne_FBT

01/01_13_03_betonove_podlozky_spodni_plosne_FBV_cytrhran

FBV - čtyřhran

01/01_13_04_betonove_podlozky_spodni_plosne_pouziti

FBD nebo FBT zabezpečuje zamezení podtečení betonu a není nutno odstraňovat

01/01_13_05_betonove_podlozky_spodni_plosne_FBK_dreikant_Konkav

FBK - Dreikant Konkav

01/01_13_06_betonove_podlozky_spodni_plosne_FBR_valec

FBR - válec

Betonová podložka na spodní krytí plošná FBT – T profil (Dreikant T)Zaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí [mm] Měrná jednotka Délka [m] Počet ks/paleta Hmotnost [kg/MJ]
FBT251025ks11 5000,9
320230FBT301030ks11 0001
320235FBT351035ks17501,1
320240FBT401040ks16001,4
320245FBT451045ks15001,9
320250FBT501050ks14002,1
FBT551055ks13002,7
FBT601060ks12503,14
FBT701070ks12503,5
FBT801080ks12004,5
Schváleno podle DBV - c - L2/F/T/A pdf  Prohlášení o shodě
Další vláknobetonové výrobky na spodní krytí
  • FBV vláknobetonový čtyřhran, krytí 20 - 75 mm, některé jsou tvaru obdélníku (zajišťují 2 krytí - např. 30 a 40 mm a 40 a 50 mm), délka 1 m
  • FBR vláknobetonová distanční kruhová tyč (krytí 20 - 55 mm), délka 1 m

Betonové podložky spodní i boční krytí plošné - KonKav

Betonová podložka KONKAV - faser (2 dráty) délka 33 cm je podložka pro spodní i boční krytí délka 33 cm (varianta i délka 18 cm) se dvěmi dráty. Armováno proti zlomení vysoce pevným vláknem.
01/01_14_01_betonove_podlozky_spodni_bocni_plosne_FBKD

FBKD

01/01_14_02_betonove_podlozky_spodni_bocni_plosne_FBKH

FBKH

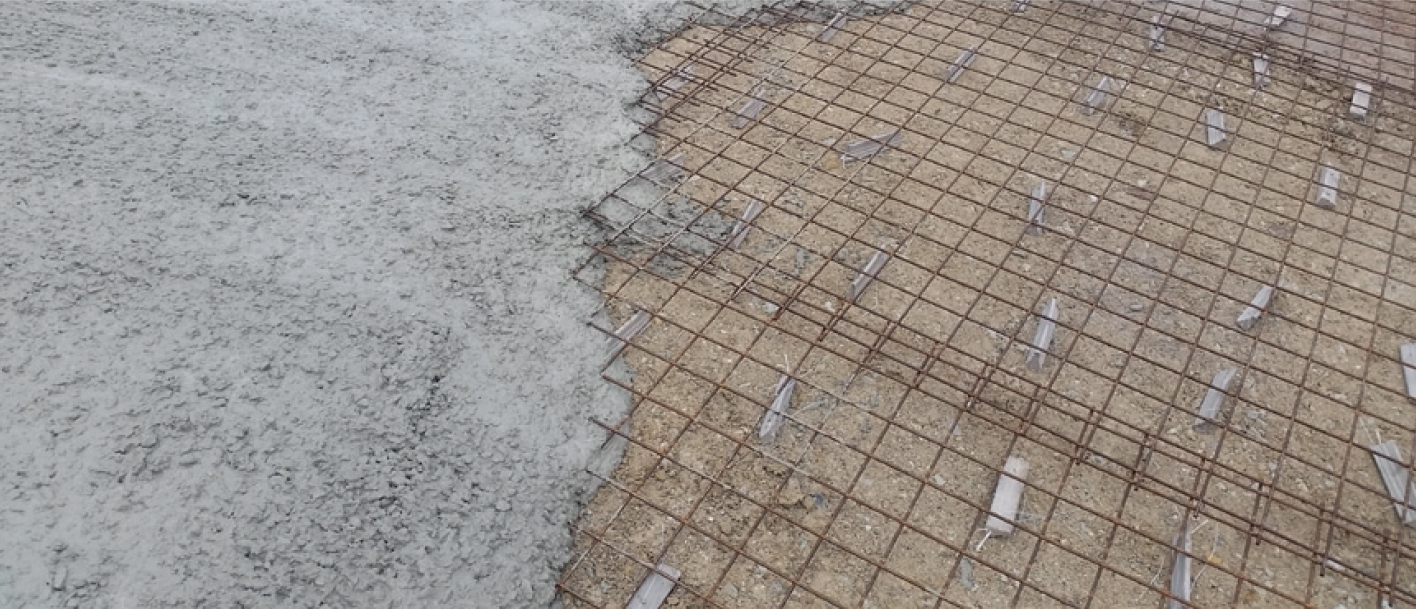

01/01_14_03_betonove_podlozky_spodni_bocni_plosne_pouziti

Betonová podložka na boční i spodní krytí plošná FBKD – konkav s 2 drátyZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí [mm] Měrná jednotka Délka [m] Počet ks/krabice Počet ks/paleta Hmotnost [kg/MJ]
FBKD301830ks0,181255 0000,16
FBKD351835ks0,181004 0000,245
323039FBKD401840ks0,18803 2000,3
FBKD451845ks0,18702 8000,38
FBKD501850ks0,18502 0000,41
FBKD551855ks0,18451 8000,45
FBKD601860ks0,18401 6000,6
323030FBKD303330ks0,33652 6000,311
323035FBKD353335ks0,33552 2000,41
323040FBKD403340ks0,33451 8000,49
323045FBKD453345ks0,33401 6000,64
323050FBKD503350ks0,33351 4000,7
323055FBKD553355ks0,33251 0000,91
323032FBKD603360ks0,33251 0001,04
323032FBKH303330ks0,33753 0000,38
pdf  Prohlášení o shodě

Betonové podložky spodní bodové - kostka Fbet

Betonová bodová tělíska FBET a FBETD na spodní krytí armatury (i težké) například pro mos- ty se stabilní základnou jsou opatřena dírkou pro vázací drát (varianta FBETD je s černým drátem, průměr 1,2 mm).
01/01_14_04_betonove_podlozky_spodni_bodove_kostka_FBET

FBET (krytí 20 - 100 mm)

01/01_14_05_betonove_podlozky_bodove_kostka_FBETD

FBETD (krytí 20 - 100 mm)

pdf  Prohlášení o shodě

Distanční betonová tělíska na spodní krytí FBET a FBETDZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí [mm] Měrná jednotka Počet ks/sáček Počet ks/paleta Hmotnost [kg/MJ]
305020FBET 2020/22ks100050 0000,024
305025FBET 2525/22ks50020 0000,036
305030FBET 3030/25ks50020 0000,049
305035FBET 3535/25ks50020 0000,056
305040FBET 4040/25ks50020 0000,065
FBET 4545/28ks25010 0000,095
305050FBET 5050/28ks25010 0000,13
305055FBET 5555/28ks2008 0000,14
305060FBET 6060/28ks2008 0000,145
305065FBET 6565/28ks1255 000
305081FBETD 8080/35ks753 000
FBET = kostka s dírkou bez drátu FBETD = kostka s dírkou s drátem Schváleno podle DBV - c - L2/F/T/A pdf  Prohlášení o shodě

Betonové podložky spodní bodové - bFX nebo bt nebo Gbva

Betonová bodová tělíska na spodní krytí BFX se svorkou pro snadné upevnění k armatuře se 1 vyznačují vysokou únosností. K armatuře se připevňují pomocí dvojité svorky. Betonová bodová tělíska na spodní krytí BT (RBT) je další variantou a jsou opatřena buď svorkou nebo drátem k uchycení na armaturu.
01/01_15_01_distancni_betonova_teliska_BFX_svorka_4_bodova

BFX - 4bodové

01/01_15_02_distancni_betonova_teliska_RBT_3_bodova

BT (RBT) - 3bodové

01/01_15_03_distancni_betonova_teliska_GBVA_3_bodova

3bodové

01/01_15_04_distancni_betonova_teliska_GBVA_4_bodova

4bodové

Distanční betonová tělíska BFX svorka - 4 bodováZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí betonu [mm] Měrná jednotka Počet ks/sáček Počet ks/paleta Hmotnost [kg/MJ]
300020BFX 20s20ks250 (480)100000,04
300025BFX 25s25ks250 (480)10 000 (14 400)0,043
300030BFX 30s30ks250 (360)10 000 (12 960)0,05
300035BFX 35s35ks250 (360)10 000 (12 960)0,058
300040BFX 40s40ks250 (240)7 500 (8 640)0,067
300045BFX 45s45ks150 (240)7 200 (8 640)0,087
300050BFX 50s50ks120 (192)4 800 (6 912)0,11
300055BFX 55s55ks(192)(6 912)0,118
Poznámka: ozn. za výškou krytí „s“- svorka; „d“- s drátem pdf  Technický List BFX

Distanční betonová tělíska RBT svorka - 3 bodováZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí betonu [mm] Měrná jednotka Počet ks/sáček Počet ks/paleta Hmotnost [kg/MJ]
300021RBT 20s20ks250 (480)10 000 (14 400)0,042

Distanční betonová tělíska GBVA - 3 bodováZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí betonu [mm] Měrná jednotka Počet ks/sáček Počet ks/paleta Hmotnost [kg/MJ]
GBVA 20..20ks35014 000
GBVA 25..25ks32513 000
GBVA 30..30ks30012 000
GBVA 35..35ks25010 000
GBVA 40..40ks25010 000
303045GBVA 45..45ks2008 000
GBVA 50..50ks2008 000
Poznámka: ozn. za výškou krytí „s“- svorka; „d“- s drátem

Distanční betonová tělíska GBVA - 4 bodováZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí betonu [mm] Měrná jednotka Počet ks/sáček Počet ks/paleta Hmotnost [kg/MJ]
GBVA 15/4..15ks30018 000
304020GBVA 20/4..20ks30018 000
304025GBVA 25/4..25ks30018 000
GBVA 30/4..30ks25013 750
GBVA 35/4..35ks25011 250
GBVA 40/4..40ks25010 000
GBVA 50/4..50ks2008 000
Poznámka: ozn. za výškou krytí „s“- svorka; „d“- s drátem GBVA schváleno podle DBV - c - L2/F/T/A pdf  Prohlášení o shodě

betonová bodová tělíska na spodní krytí bur

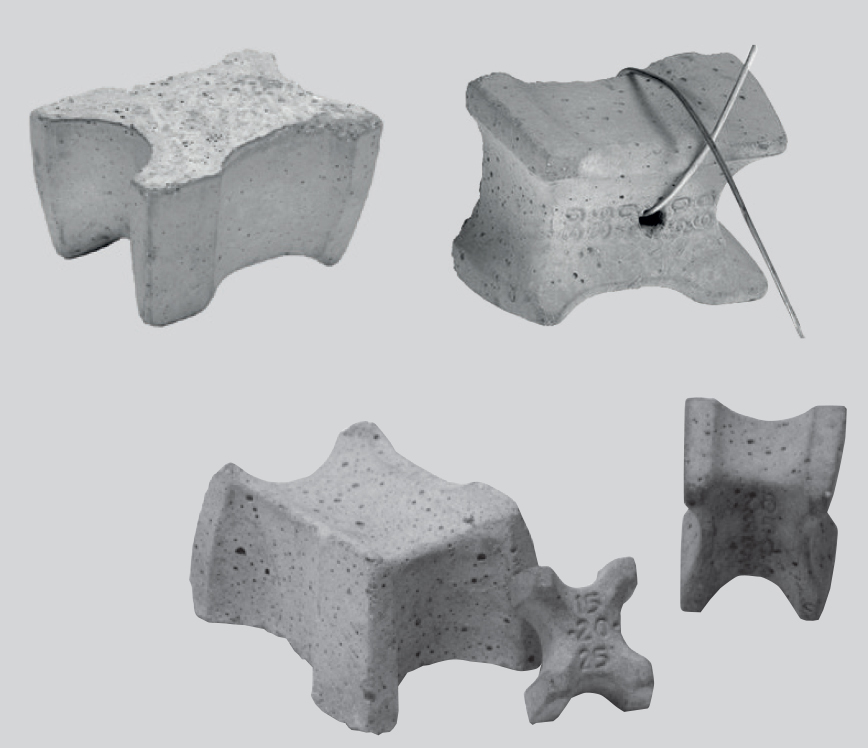

Betonová bodová tělíska na spodní krytí BUR betonová podložka vyrobena z jemného betonu bez azbestových vláken. Je možno natočit tak, že zajišťuje několik krytí. Určeno pro spodní krytí.
01/01_15_05_distancni_betonova_teliska_spodni_kryti_BUR

Distanční betonová tělíska na spodní krytí – BURZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Krytí betonu [mm] Měrná jednotka Počet ks/sáček Počet ks/paleta Hmotnost [kg/MJ]
308050BUR M15/20/25ks1 79253 7600,018
308051BUR S20/25/30/35ks48014 4000,05
308052BUR V 30/35/40/45/50/60ks1805 4000,15
Varianty: Malý, Střední, Velký / „D“ s drátem / „O“ s otvorem bez drátu
